【アッパーステー J-46 ハイエース200系 S-GL ナローボディ用 4個入り】
天井内装材を固定しているクリップ穴を利用するステーで、「ヤザキ イレクターパイプ」のパーツ「J-46」の取り付けが可能となります。

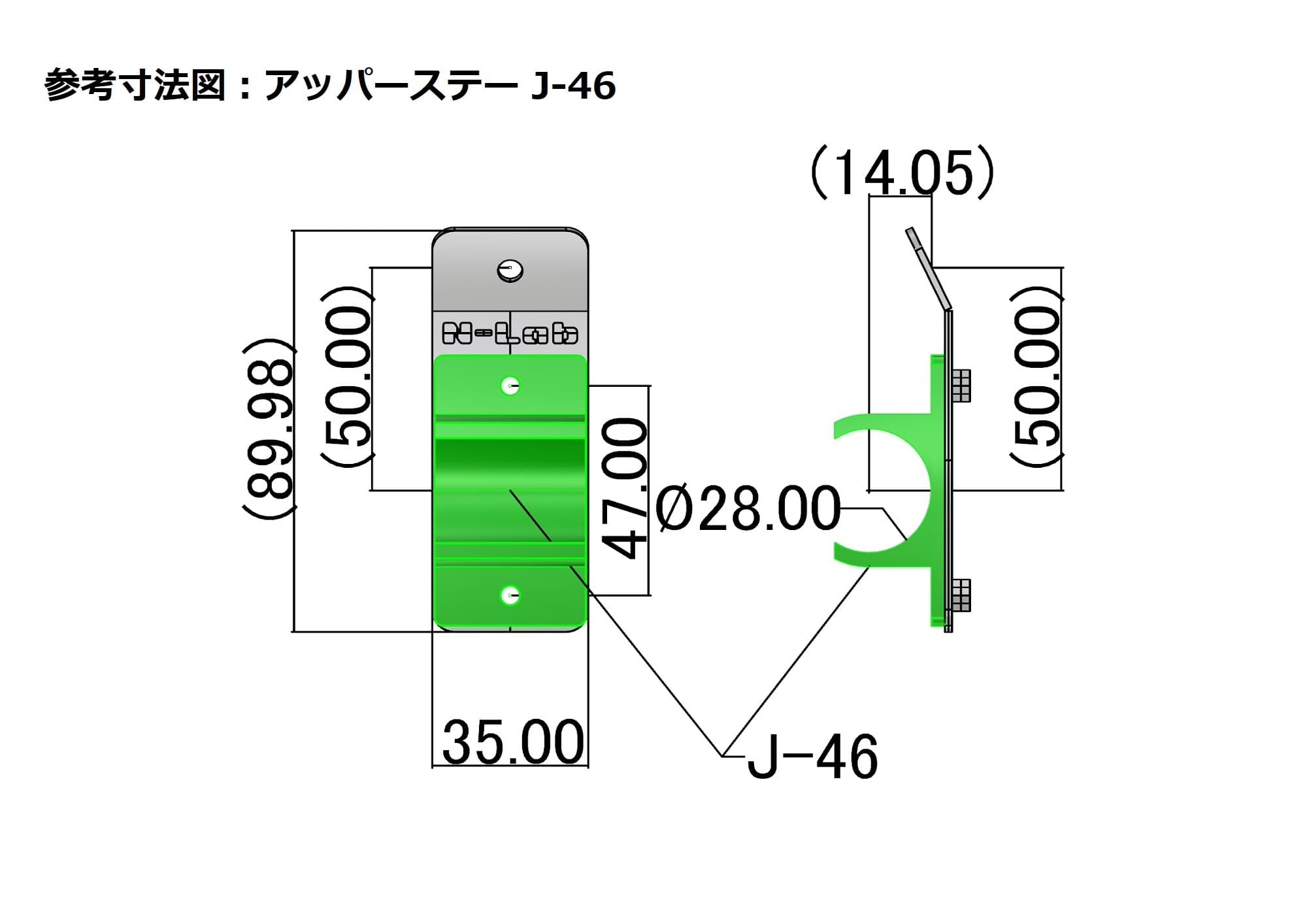

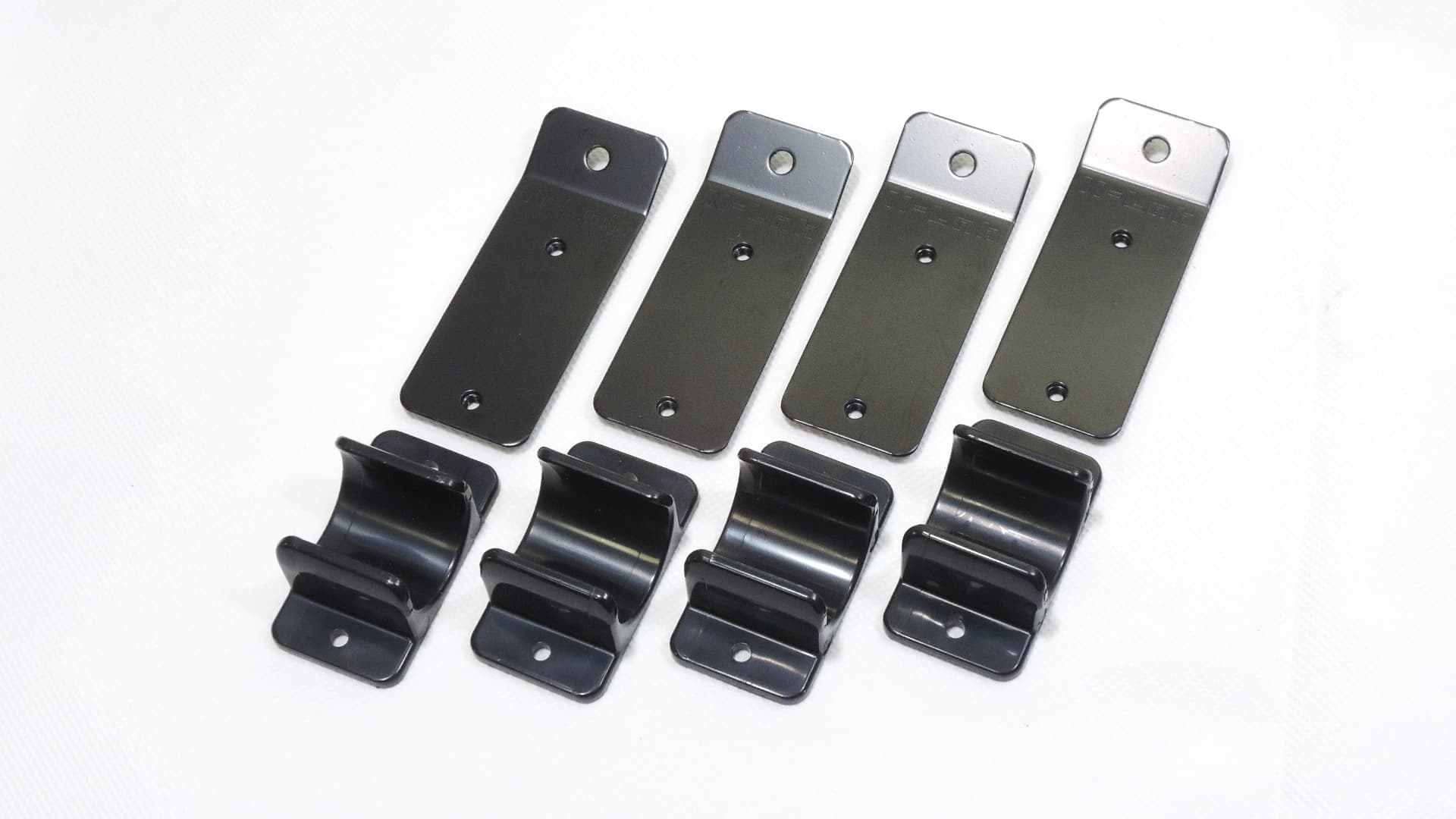

■構成部品
・ステー本体SPCC 1.6t黒カチオン塗装：4枚
・ヤザキ J-46：4個
・若井産業 ターンナットTN-5T：4個
・六角アプセットボルトM5×20：4本
・トラスト小ねじM4×12：8本
■注意
J-46はパイプを樹脂で挟み込む構造のため、パイプがスライドする場合があります。しっかりと固定したい場合は「汎用J-46パイプ固定ステー」を共有いただくか、「GA-15S」のセット製品をご購入ください。
★ご注意★
製品の取り付けをご紹介した写真や映像の一部に、試作品や旧製品を使用している場合があります。最新の製品は各製品詳細にてご確認ください。

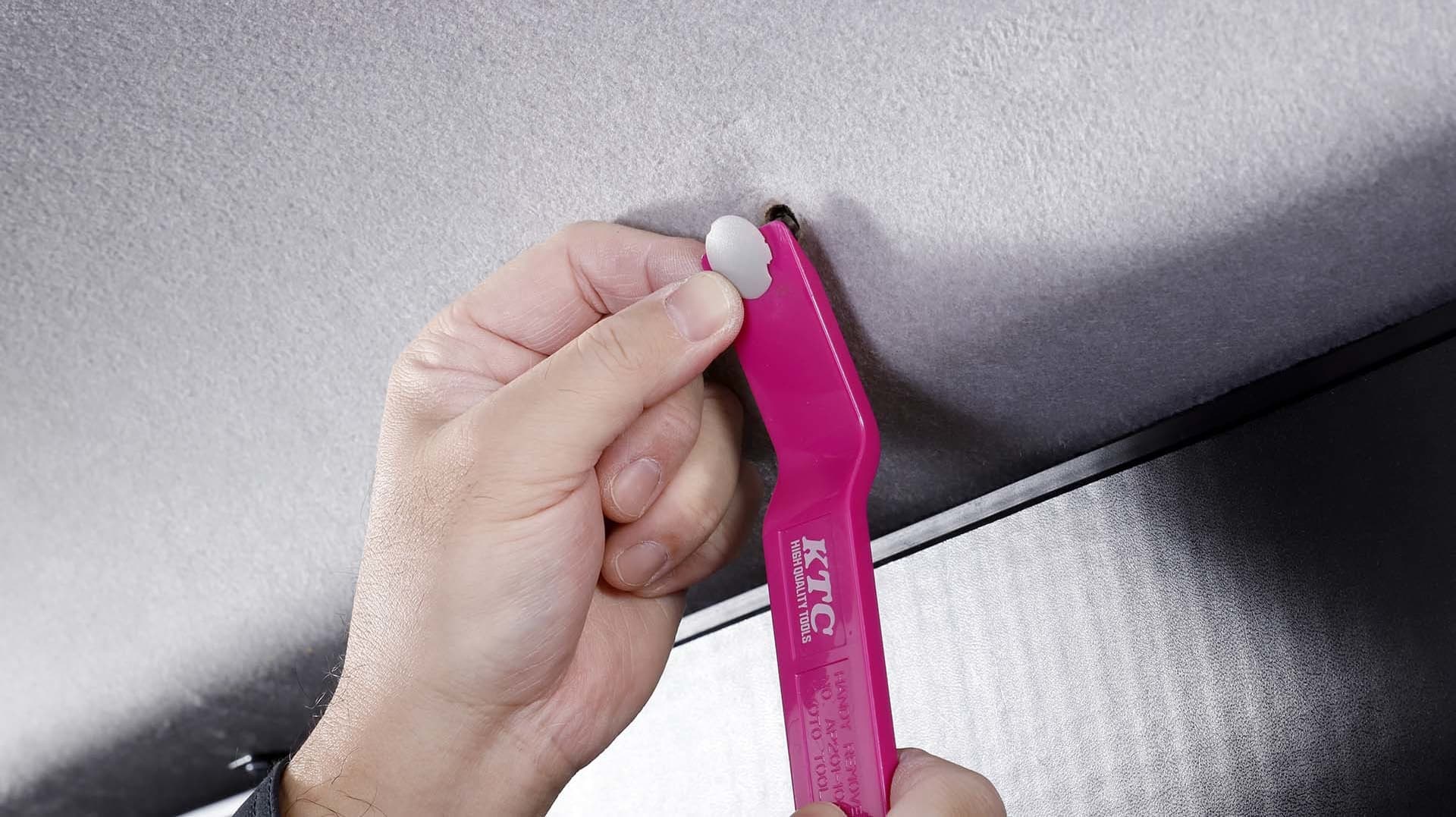

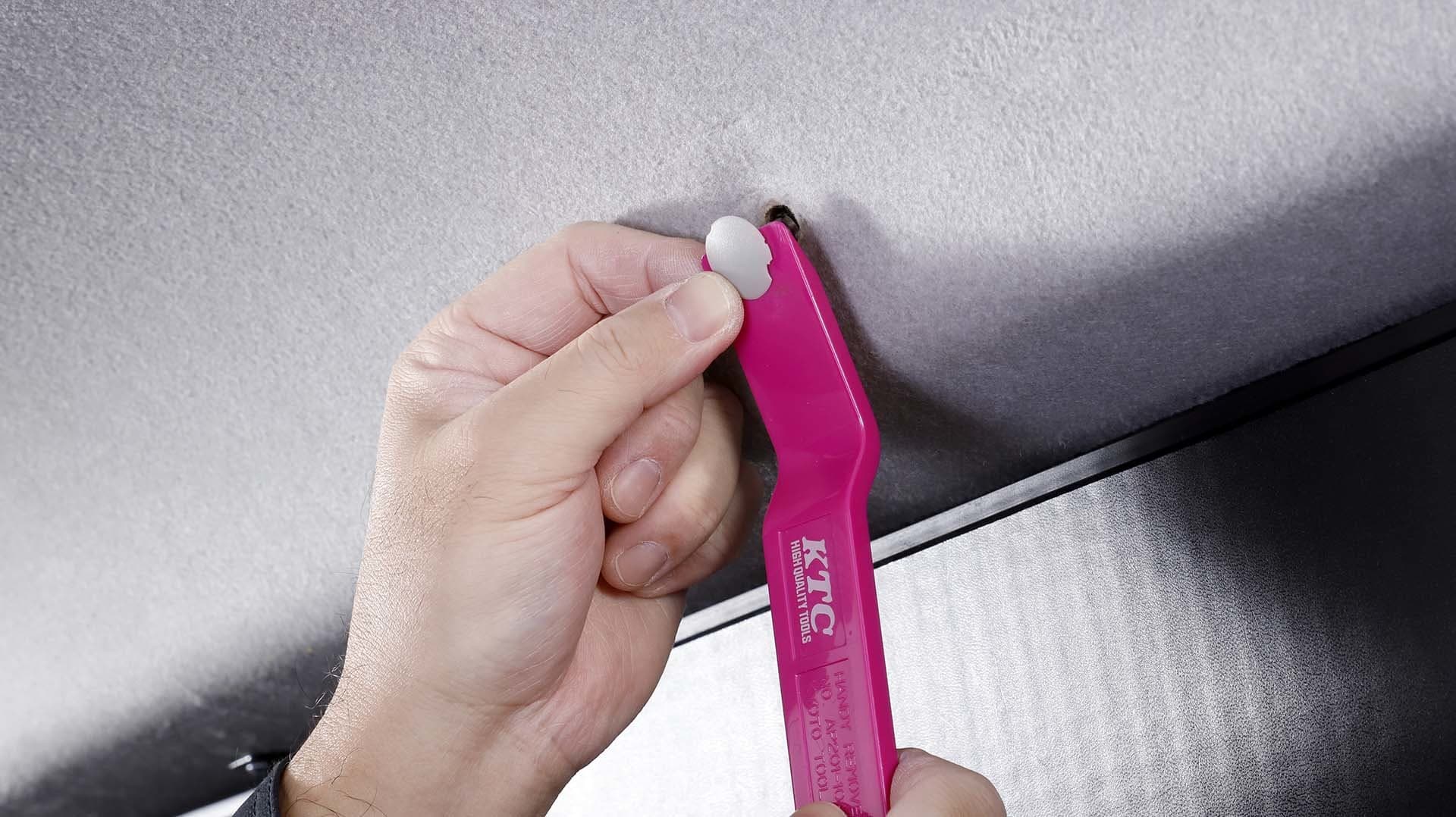

① 天井を固定しているクリップ4カ所をクリップ外しなどで取り外してください。取り外すクリップはカーゴスペースのウインドウ上部の左右、計4カ所となります。スライドドア上部は使用できません。

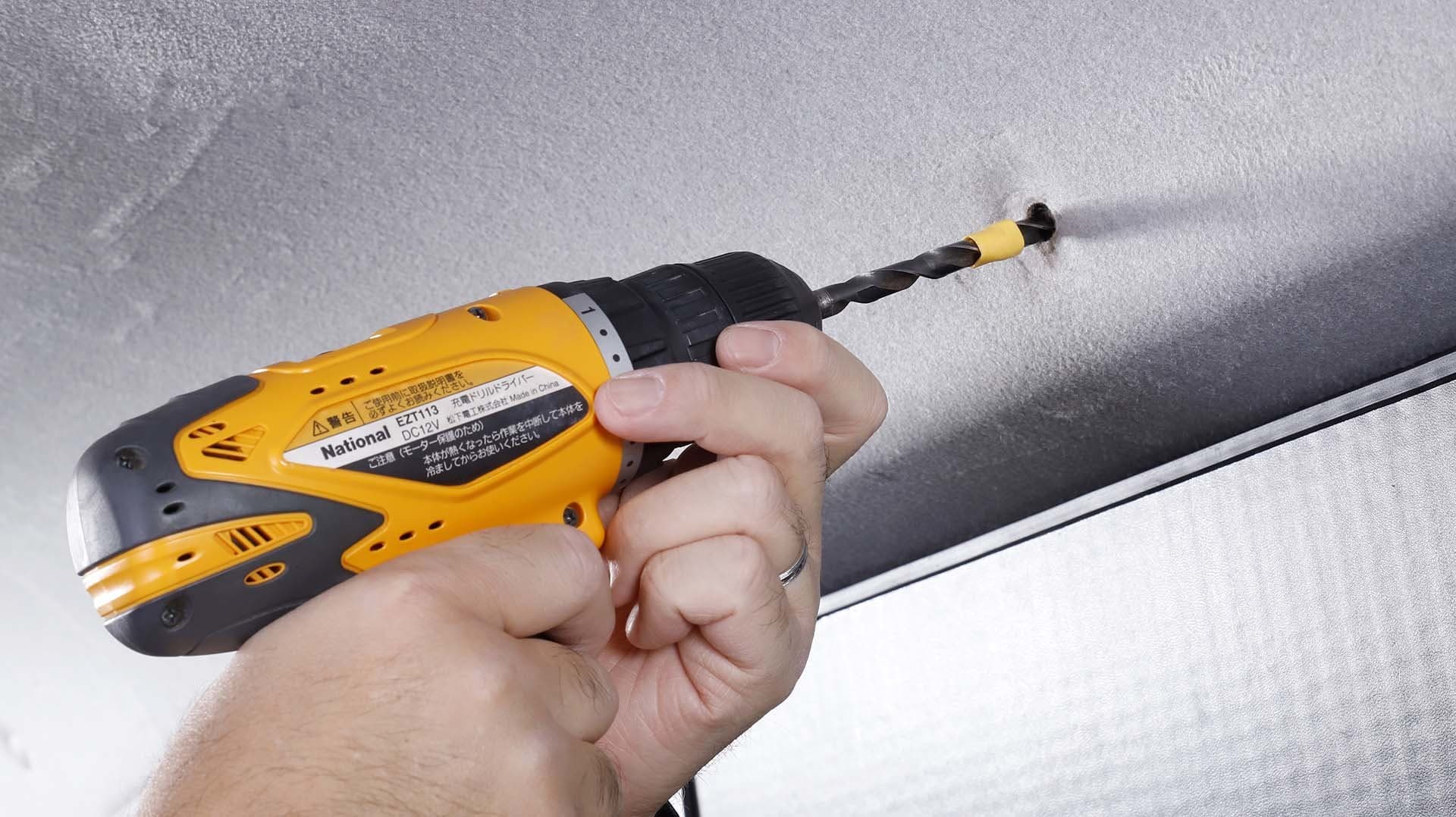

② クリップを取り外した穴（車両ステー）をφ10のドリルで穴を広げてください。

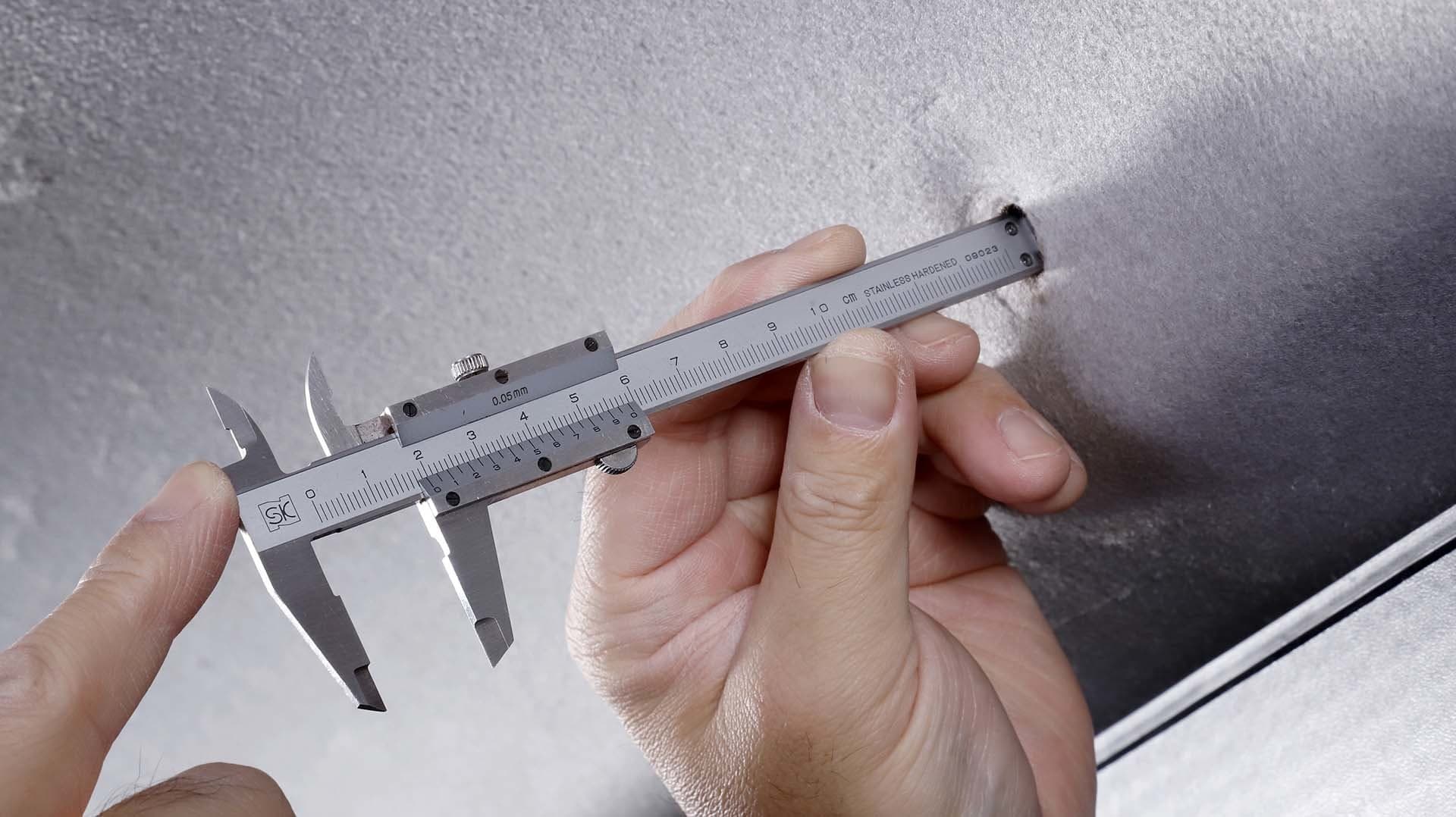

③ 作業時ドリルを奥まで挿入すると、外板ボディ面まで傷付ける可能性があります。加工前に穴の奥行きをノギス等を使って確認してください。

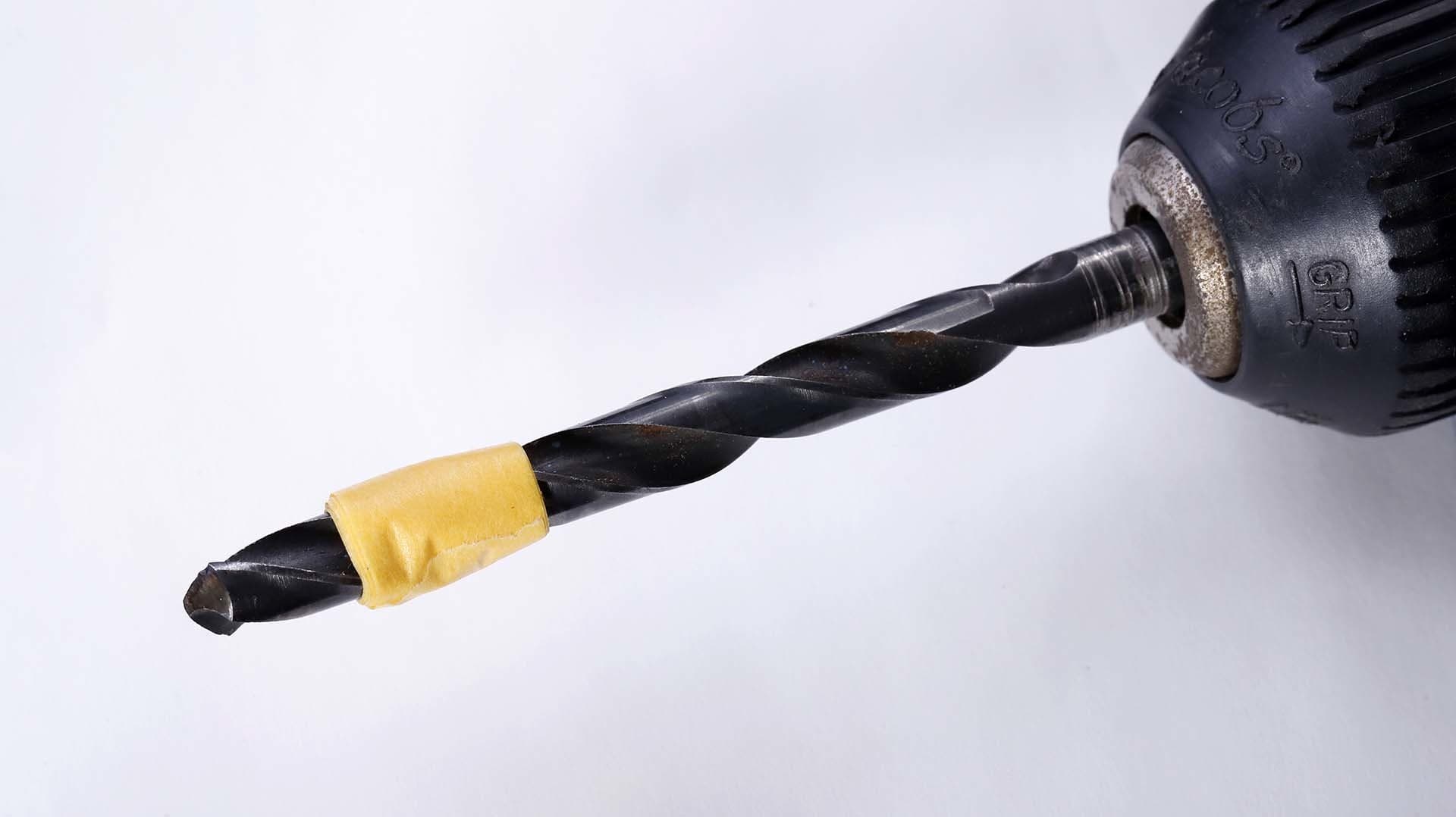

④ また安全のため、傷つけ防止のため、ドリル先端10mm程度を残しマスキングテープや布テープ等を巻き付け、突き抜け防止対策をして作業してください。切り粉が発生しますので、ご注意ください。

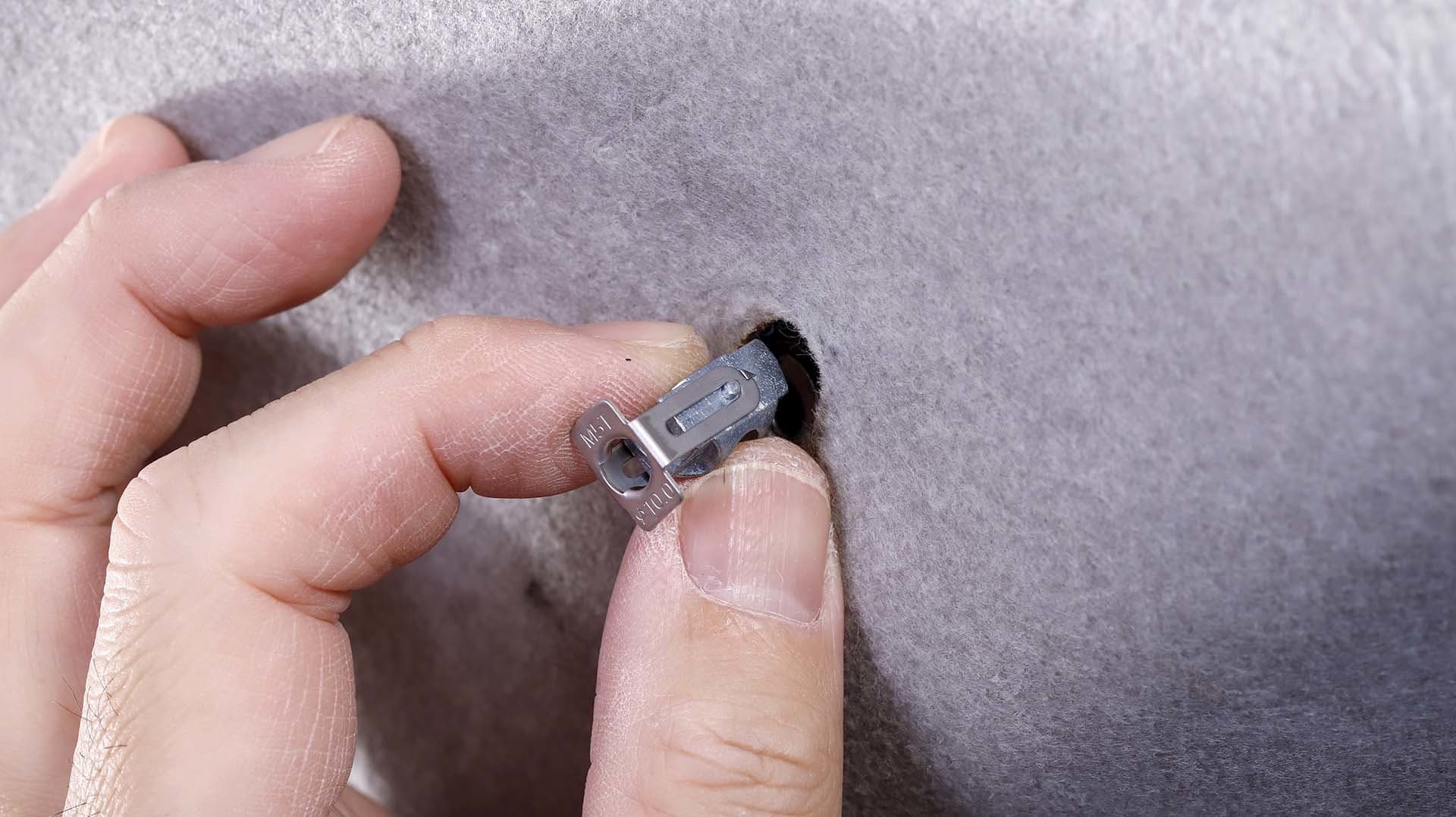

⑤ 広げた穴にターンナットを差し込み、先端を回転させておきます。

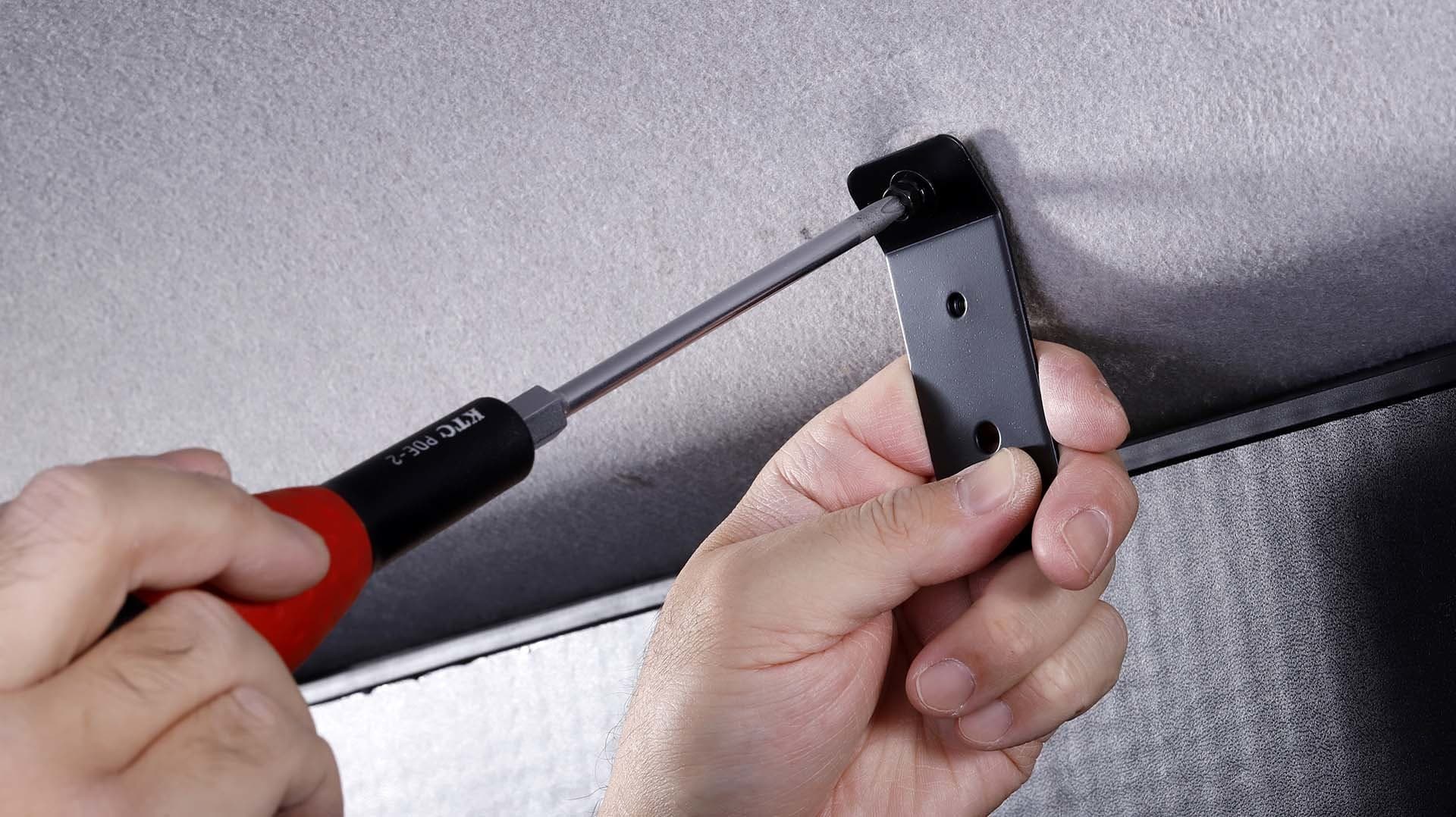

⑥ アッパーステーに同梱のM5アプセットボルトを通し、ターンナットに対して締め込みます。ステーがぐらつかない程度に仮止めし、パイプを固定する時に、パイプの直線ラインを出しながら最終的な本締めをする方が作業がしやすいと思います。

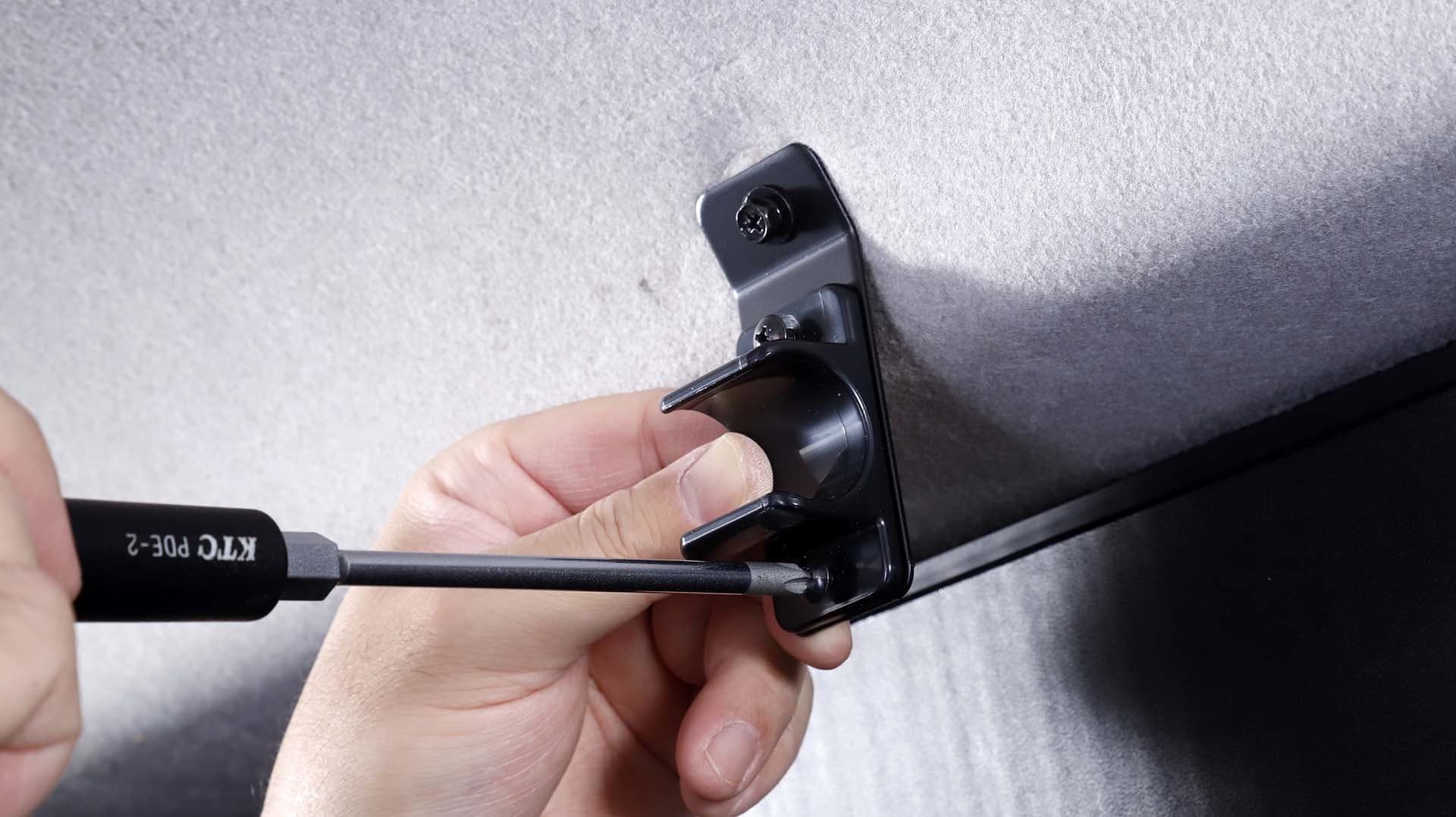

⑦ アッパーステーにJ-46ベースを、同梱のM4トラス小ねじで固定してください。取り付けが終わりましたら、各所ゆるみがないか確認しましょう。

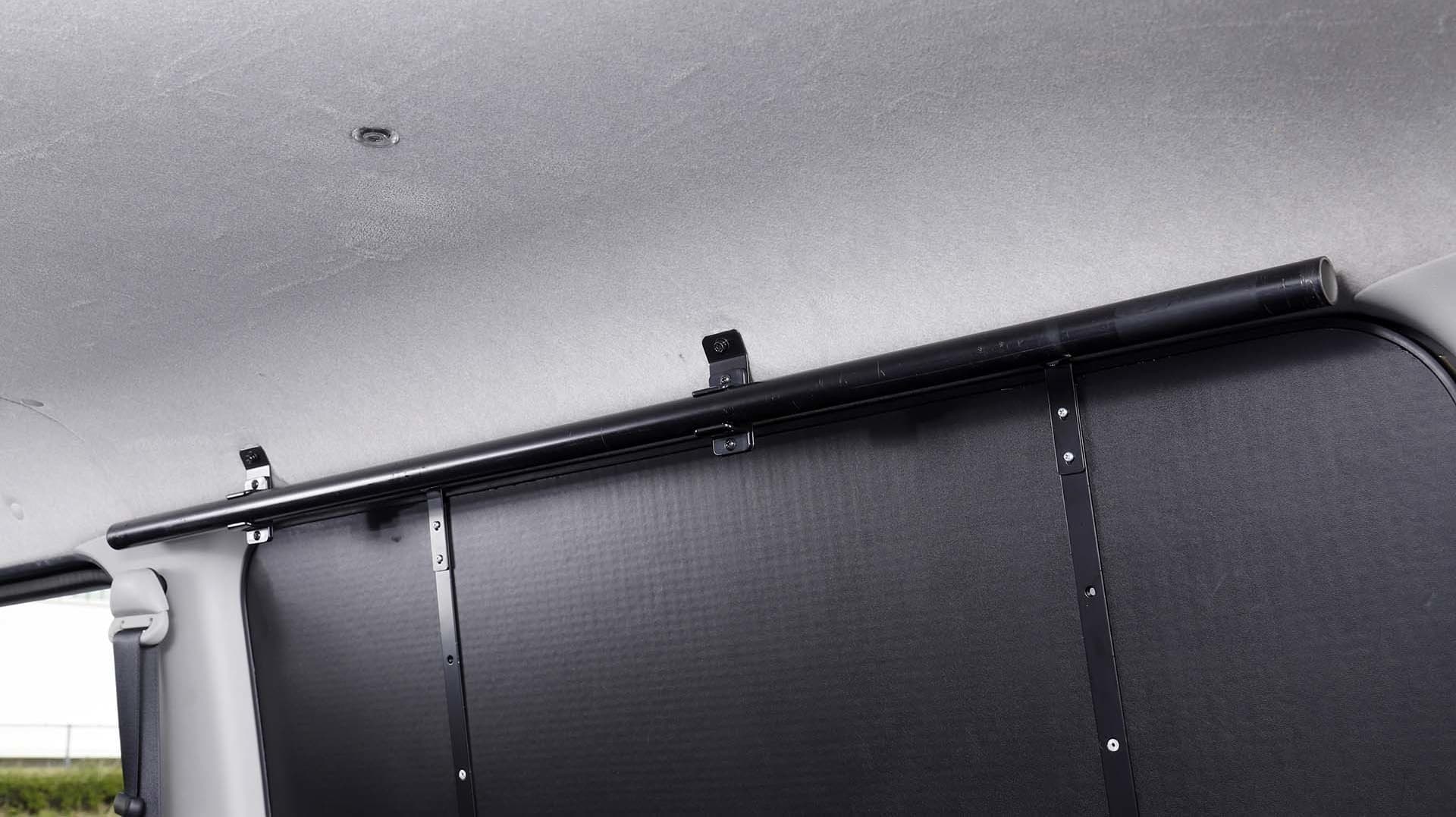

⑧ 取付けイメージ。パイプは別売です。用途に合わせてパイプ長は調整してください。
取扱説明書
※クリックすると開きますYouTube
●この製品はDIY作業において懸案となる、DIY製品と車両を接続（固定）するための製品となります。あくまでもDIYのお手伝いをするための部品となりますので、皆様のアイデアと想像で作り上げてください。
●取付確認はハイエース200系4型スーパーGL（3.0DT/4WD）で実施しており、他グレード、他年式での確認はできておりません。取付前に必ず実車にて、寸法・位置関係や、取付可否、加工の際に車両等へのダメージがないかをご確認ください。
●製品を介しての固定に対し、強度の保証は一切ございません。DIYの性質上、設計・施行されますお客様の責任においてご使用ください。
●製品単品品質以外、車両取付における製品以外の損害・損失、使用ににおける全ての損害・損失は弊社では一切保証いたしません。
●製品品質には万全を期しておりますが、製品不具合、および、車両への取り付け不可の場合、未使用未取り付け品で返却状況を確認させていただいたうえ、交換、返金をいたします。
●製品不具合以外の理由での返品は返送料及び、返金の振込手数料等はお客様負担となります。
※詳しくは「ご購入の前に」「特定商取引法に基づく表示」をご確認ください。
