フロアプレート S（J-46付き）セット
ハイエース200系
【ハイエース200系 S-GL ナローボディ用】
このプレートに「ヤザキ J-46」を4個、同梱したセットです。
【Lサイズ】

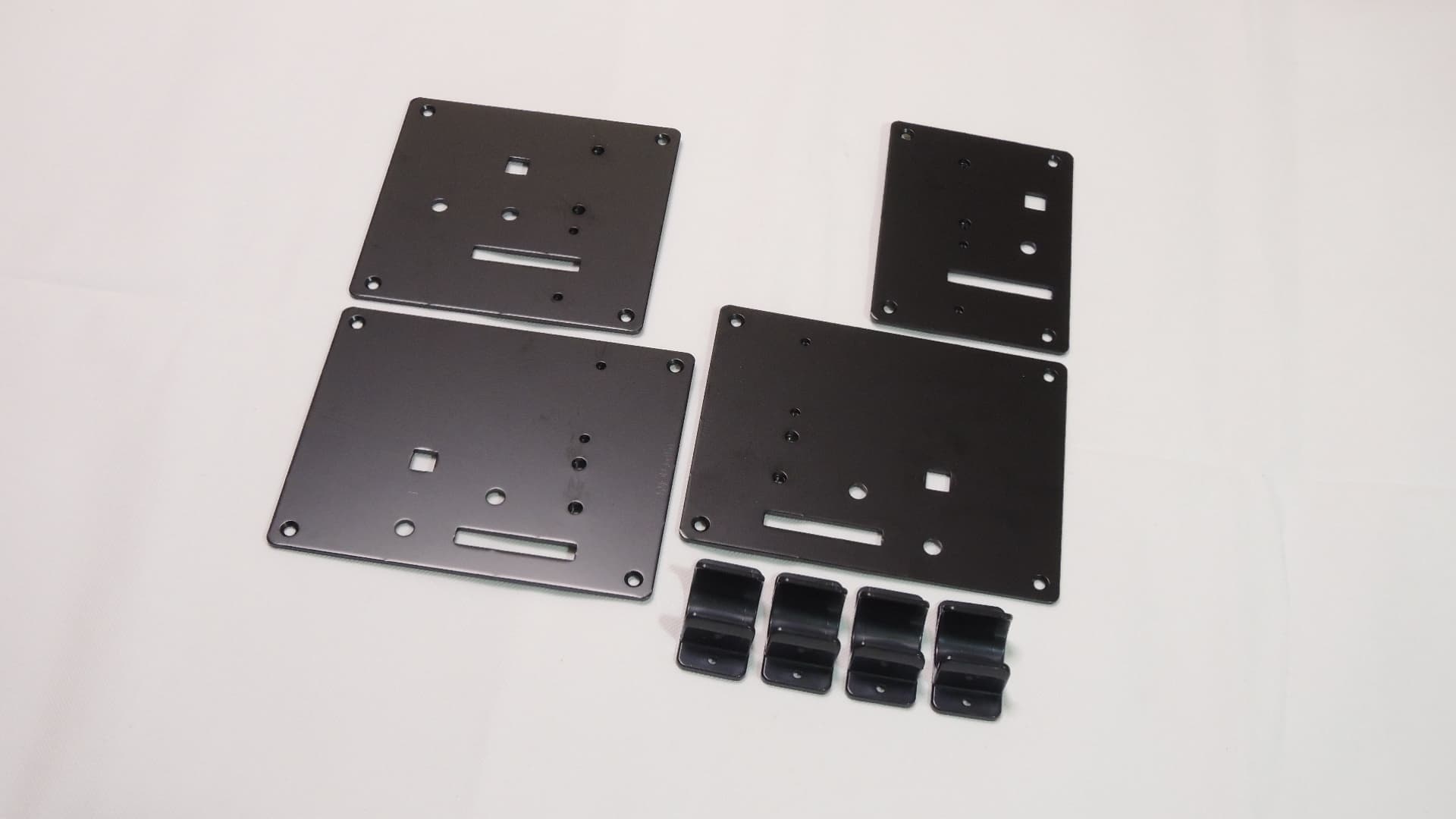

■構成部品
・フロアプレートSPCC 3.2t黒カチオン塗装：前後左右各1枚（計4枚）
・取付カラー アルミ h=26mm：4個
・高さ調整スペーサー φ8.5/40×3.2t：12枚
・六角ボルト M8×70：4本
・平ワッシャー M8：4枚
・角値ボルトM8×15：4本
＊ヤザキ J-46：4個
＊トラス小ねじ M4×15：8本
■注意
J-46はパイプを樹脂で挟み込む構造のため、パイプがスライドする場合があります。しっかりと固定したい場合は「汎用J-46パイプ固定ステー」を共有いただくか、「GA-15S」のセット製品をご購入ください。
★ご注意★
製品の取り付けをご紹介した写真や映像の一部に、試作品や旧製品を使用している場合があります。最新の製品は各製品詳細にてご確認ください。

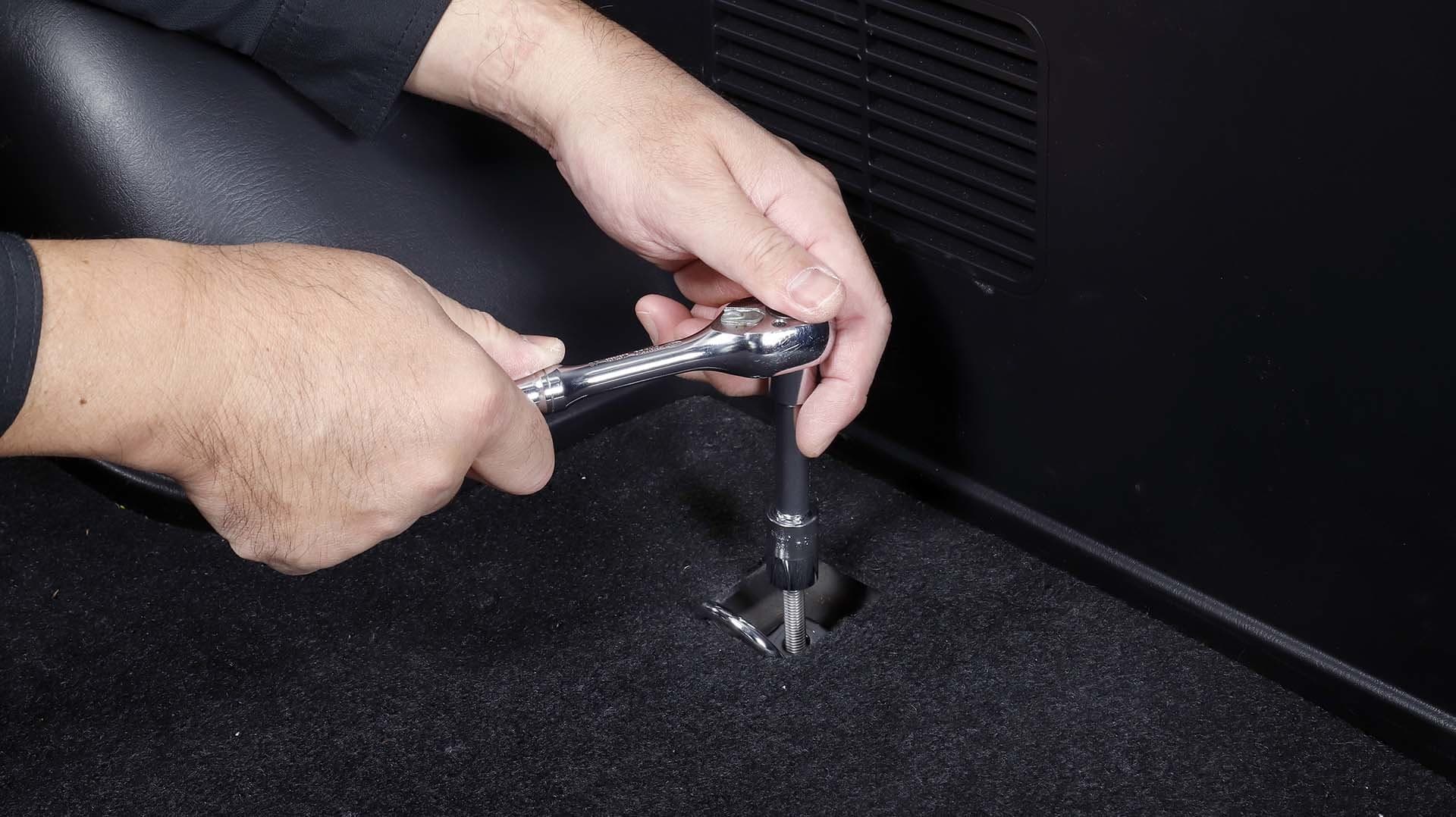

① カーゴフロア、リヤタイヤハウス前後の純正フックのマットをめくり、折り返します。固定ボルトを緩め、車両フック取り外します。

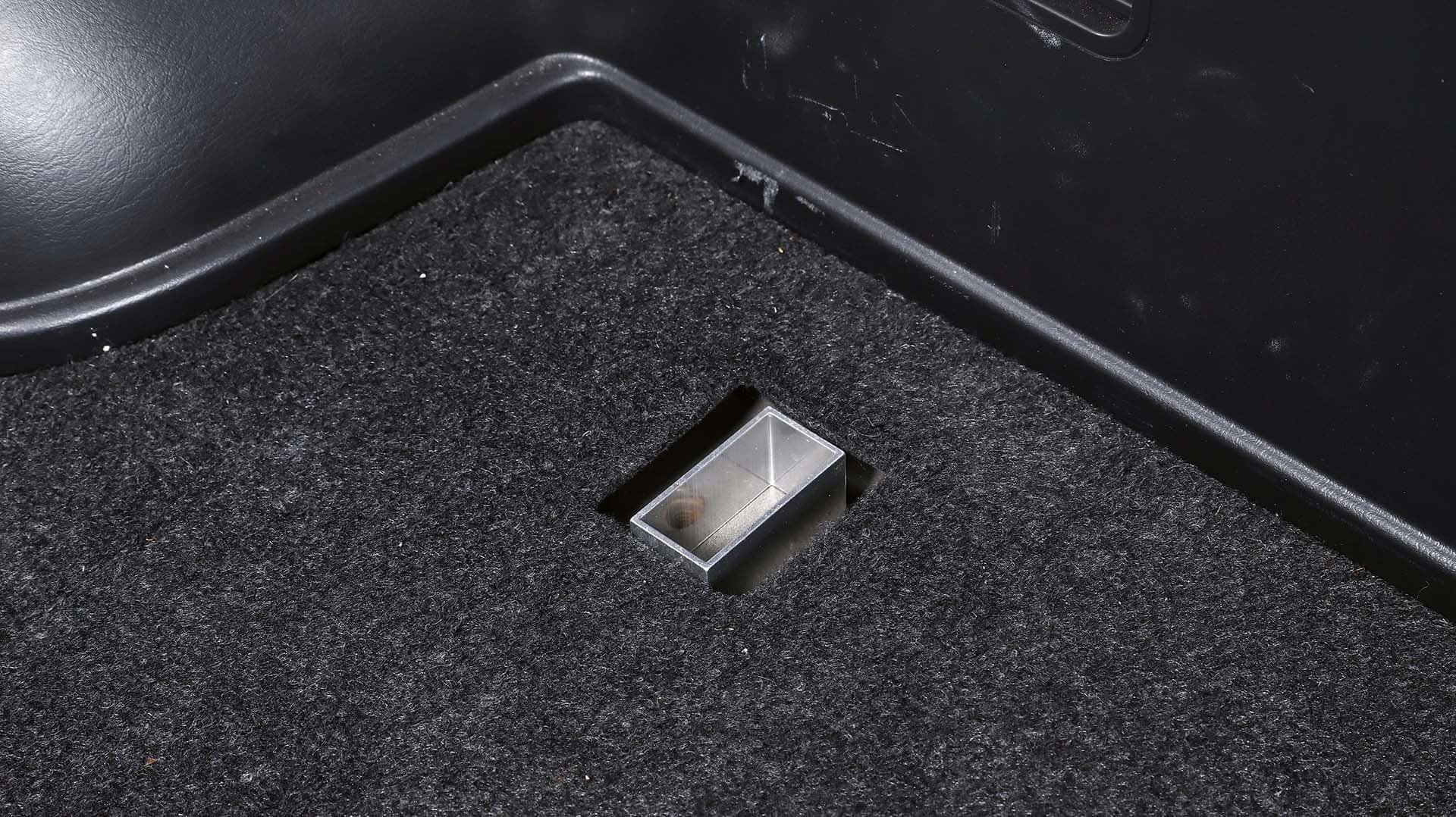

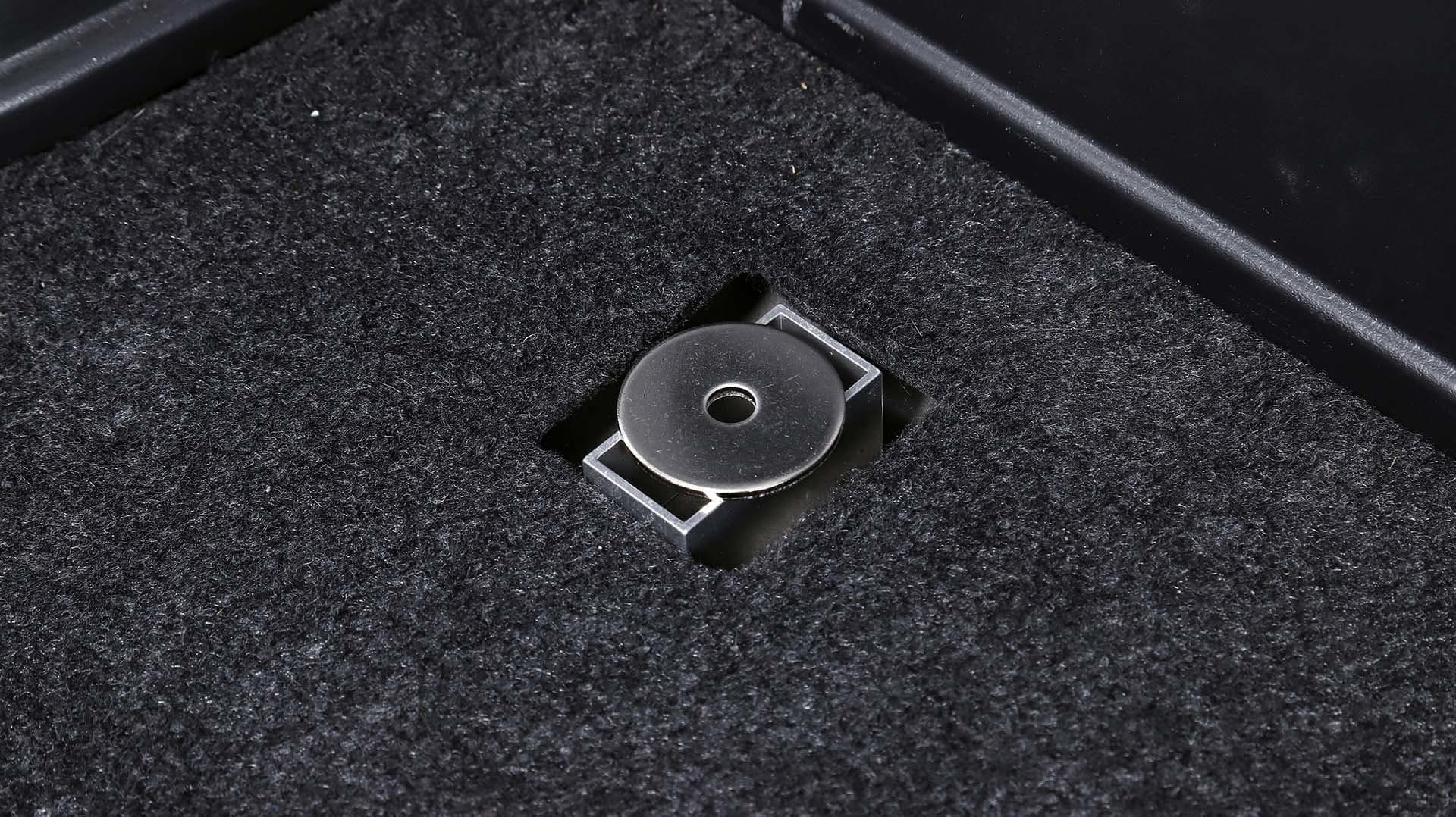

② プレートの沈み込みを防ぐため、外したボルトの位置にカラーをセットします。この時カラーが車両左右方向に向くようセットしてください。また、ボルト穴左右にある底面の突起に乗り上げないよう注意してください。
③ カーペットの厚みを確認された上、使用用途の合った高さになるよう、カラーと調整スペーサー（0～3枚）を組み合わせて実車に合わせ調整してください。

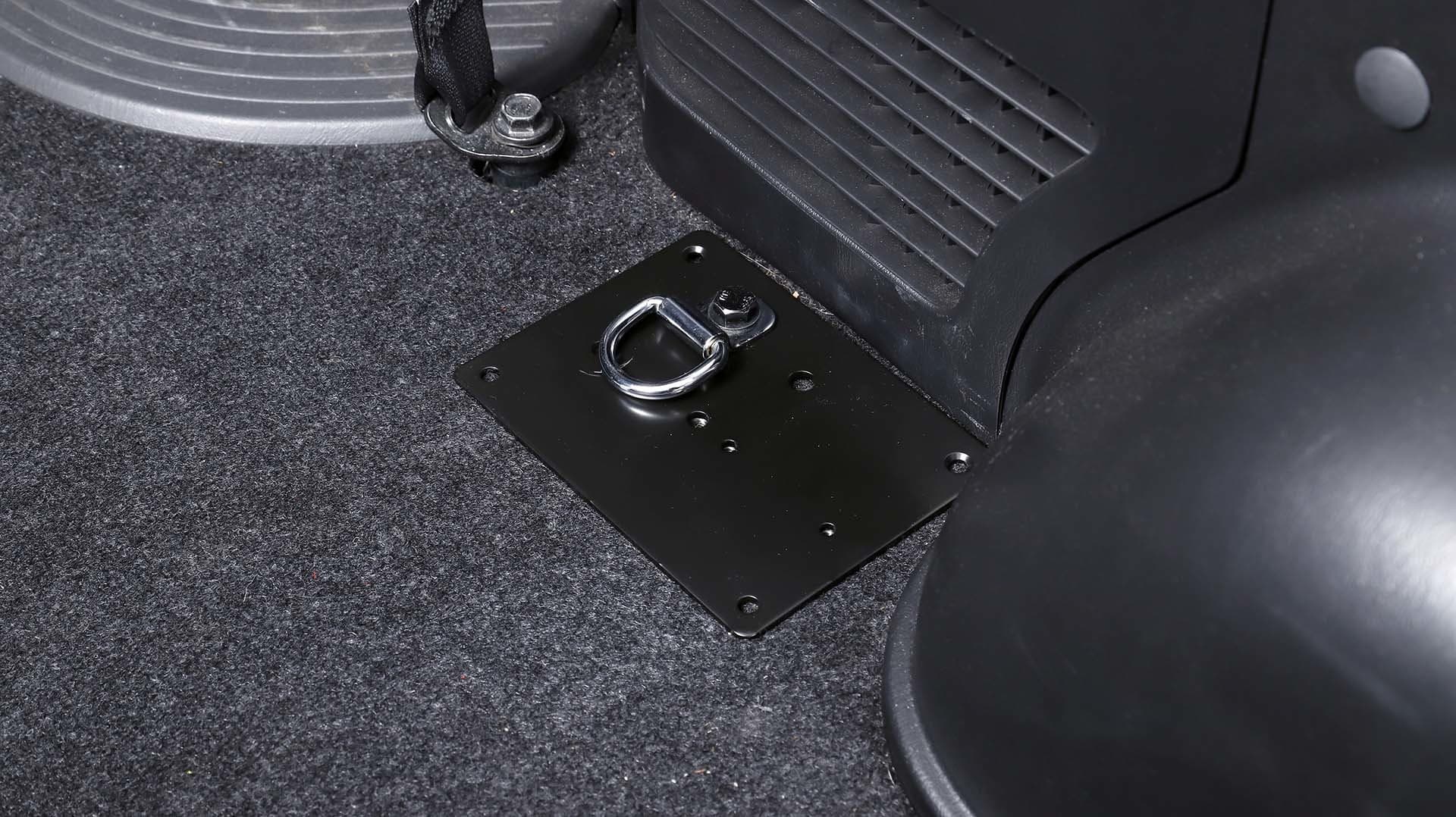

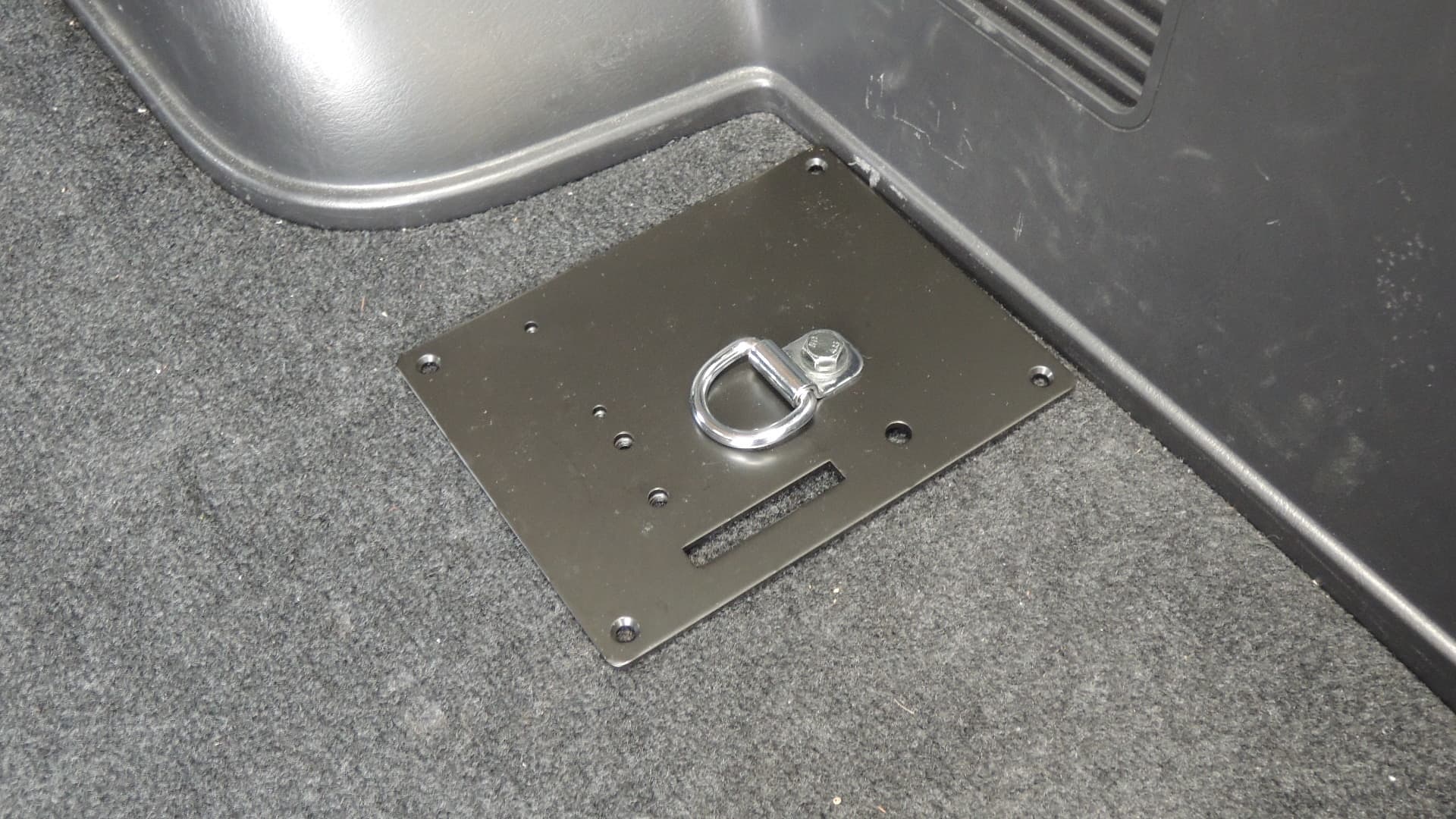

④ 4カ所のボルト位置にそれぞれプレートを置き、同梱のM8ボルト、平ワッシャーを使って固定してください。取り外した純正フックは使用用途、お好みにより再利用してください【写真はリア側】。
⑤ リアと同様にフロント側も取り付けます【写真はフロント側】。

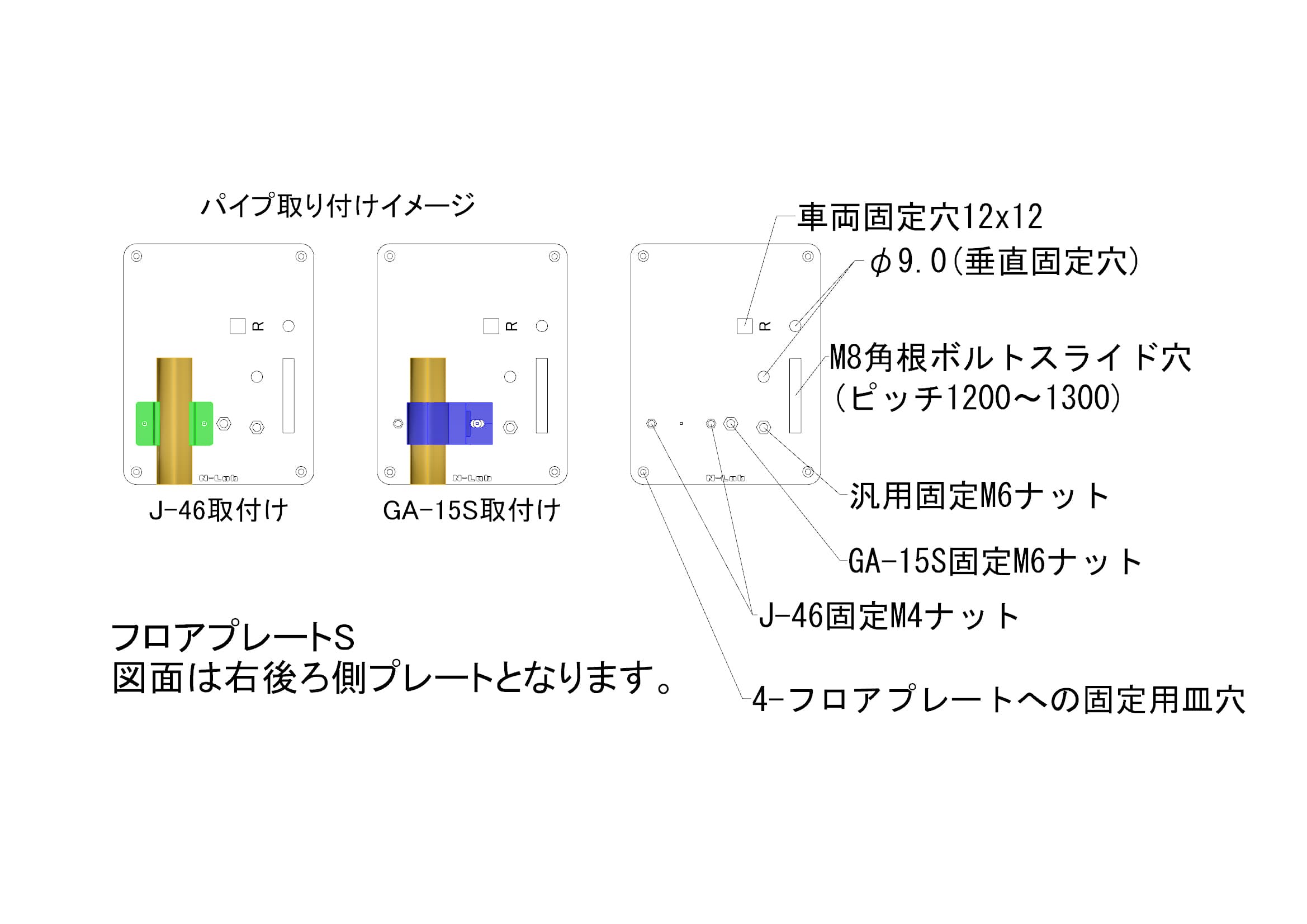

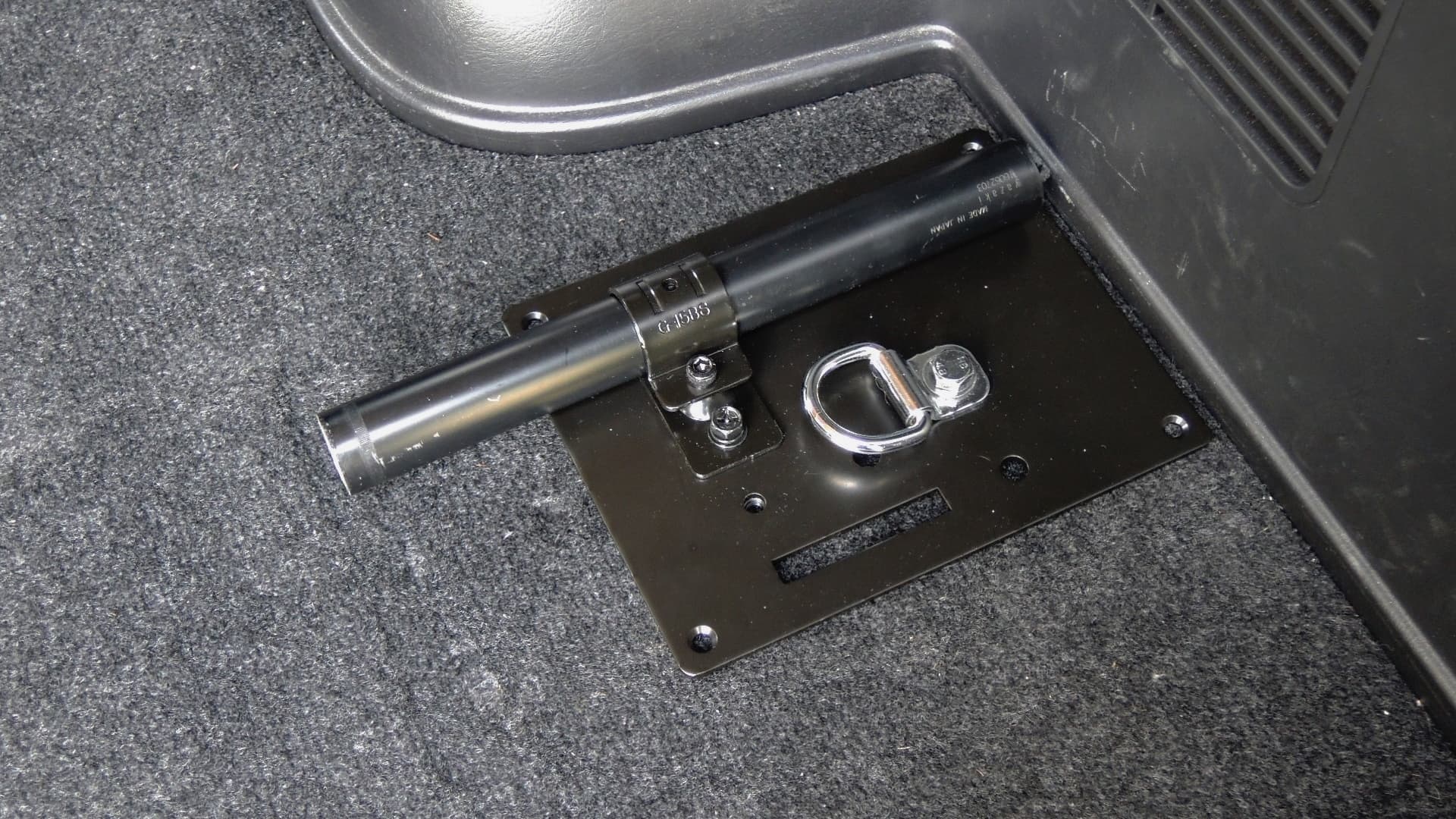

⑥ イレクターパイプを取り付けます。「プレートセットのみ」「J-46セット」「GA-15Sセット」のラインナップがあります。

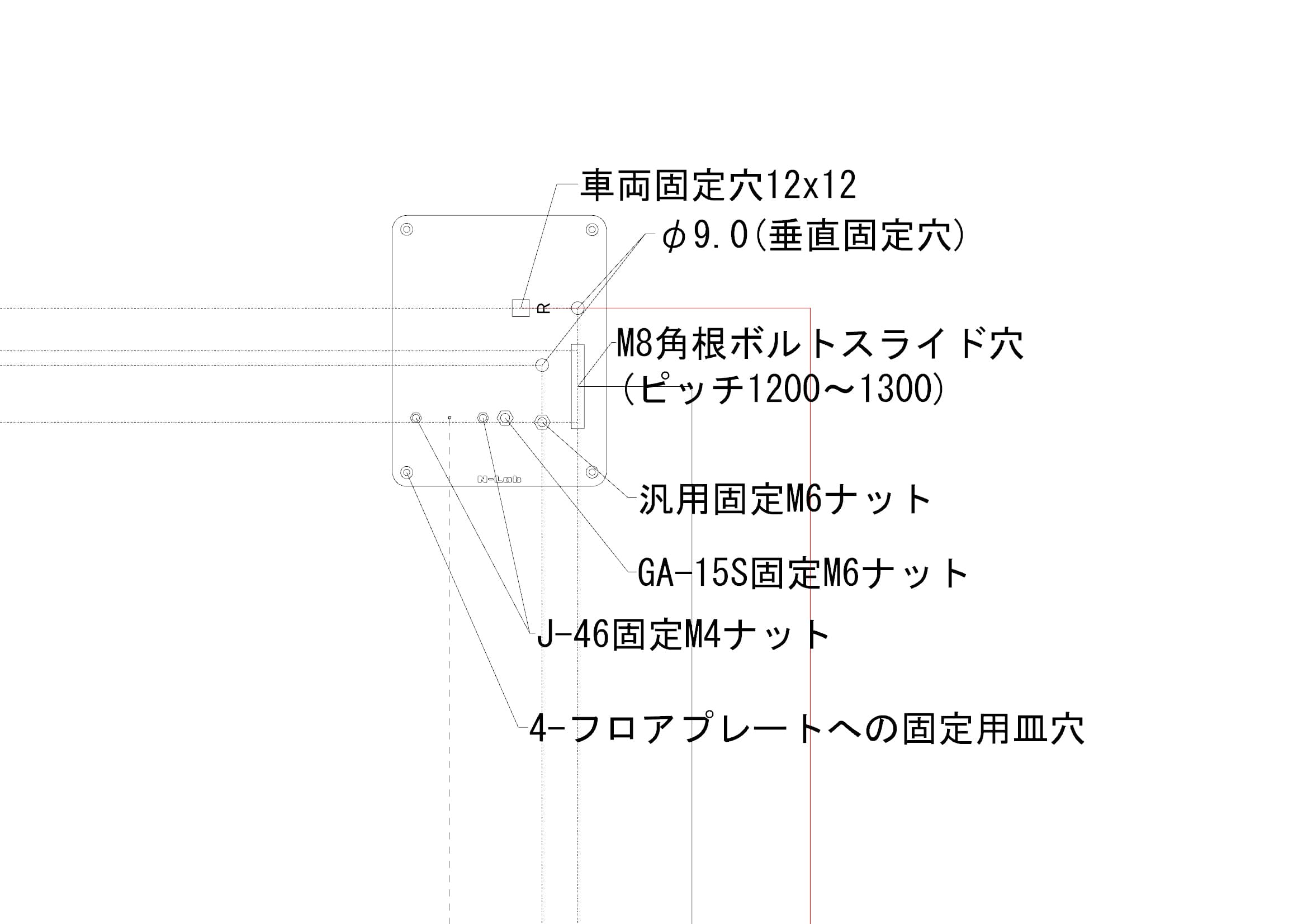

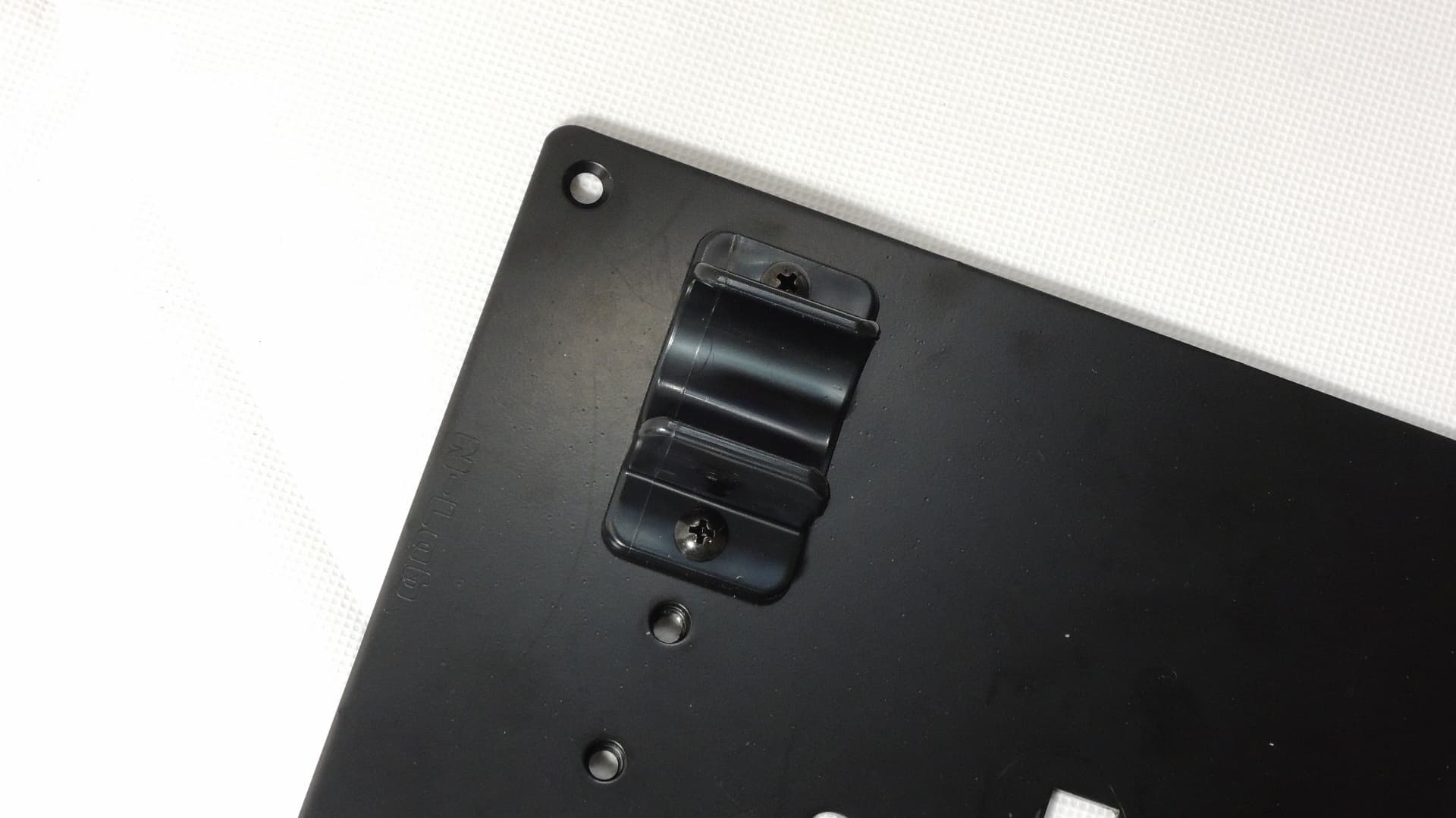

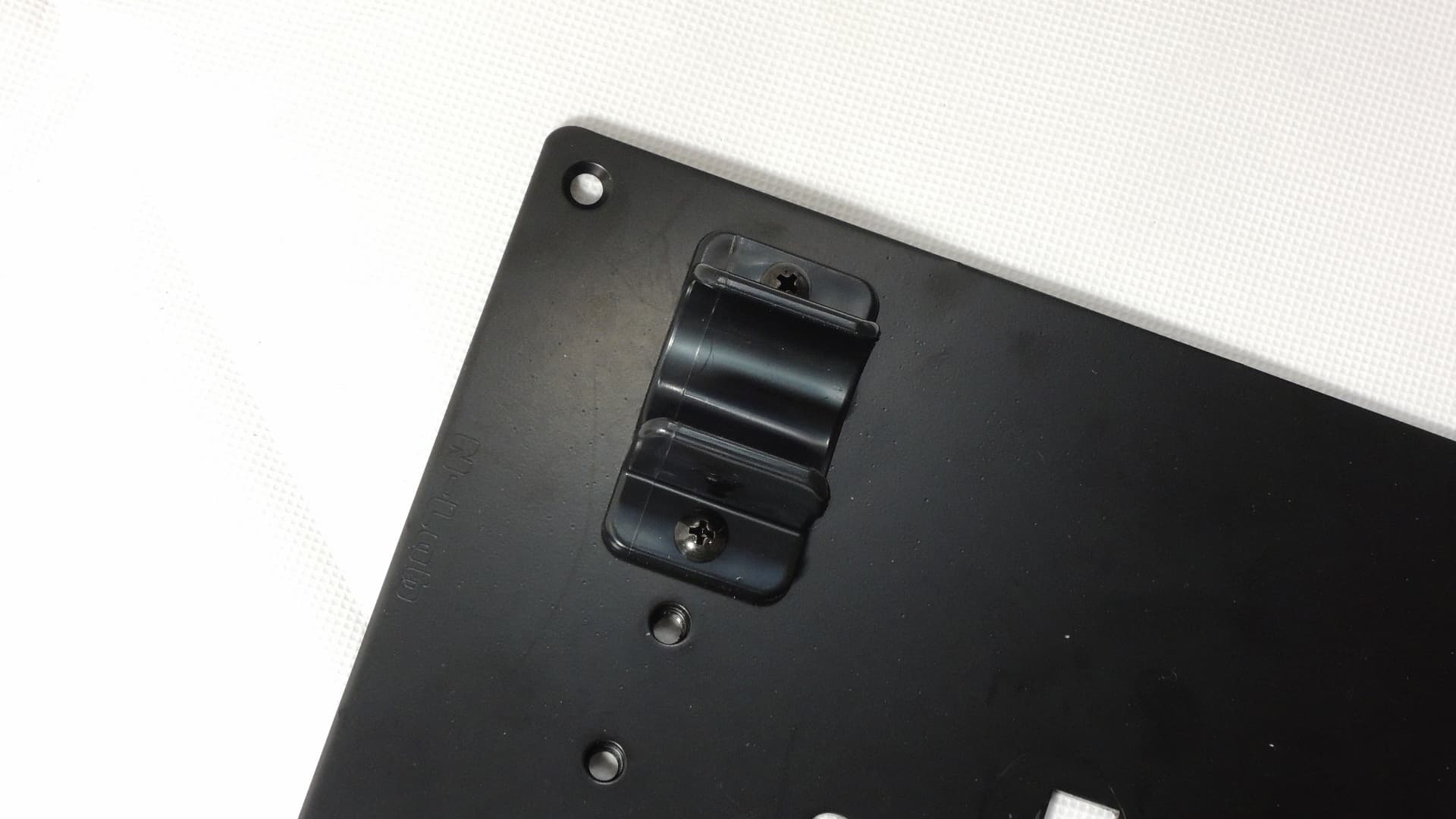

① M4ナットに対してJ-46を固定できます。

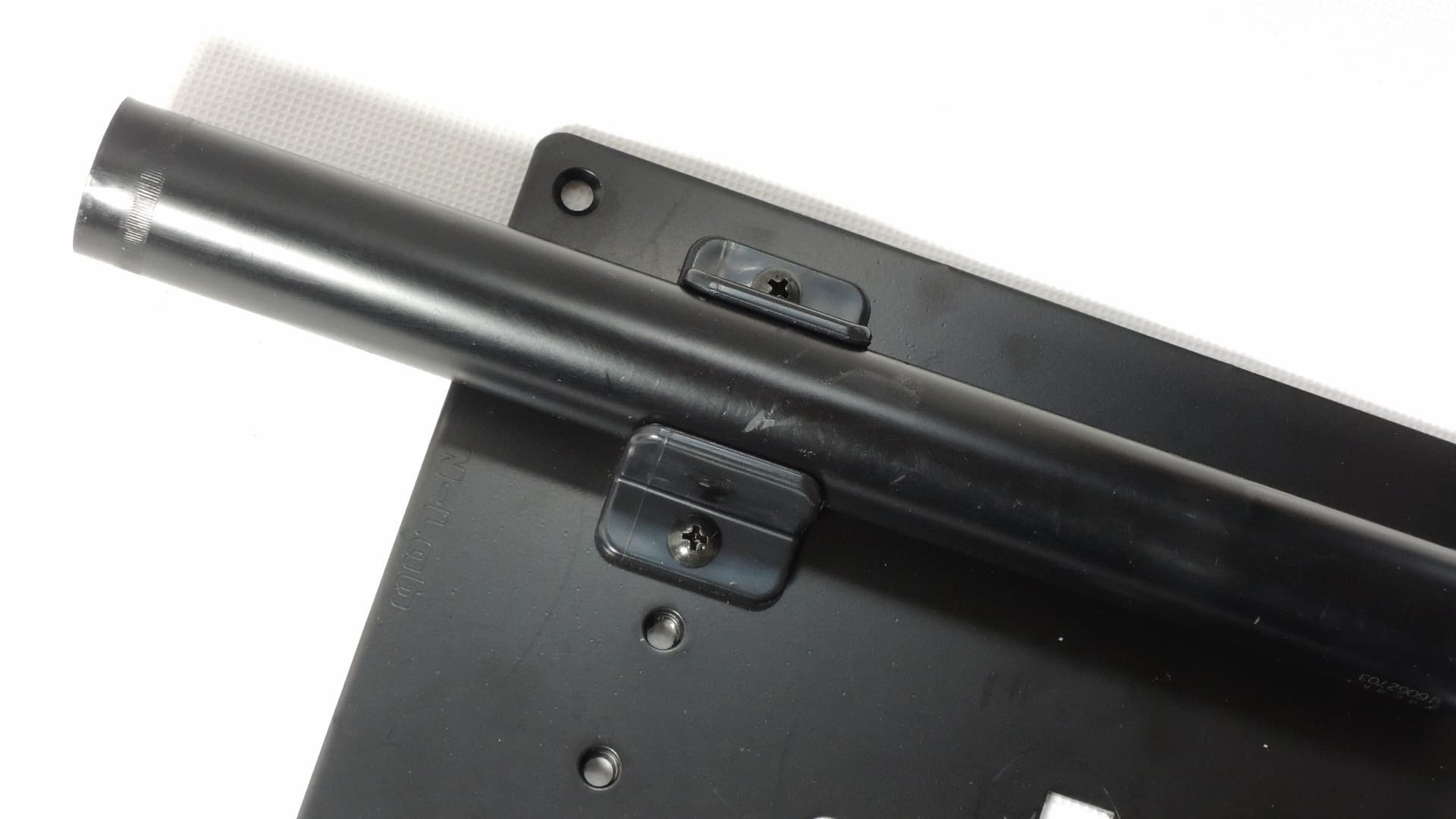

② パイプを固定できます。

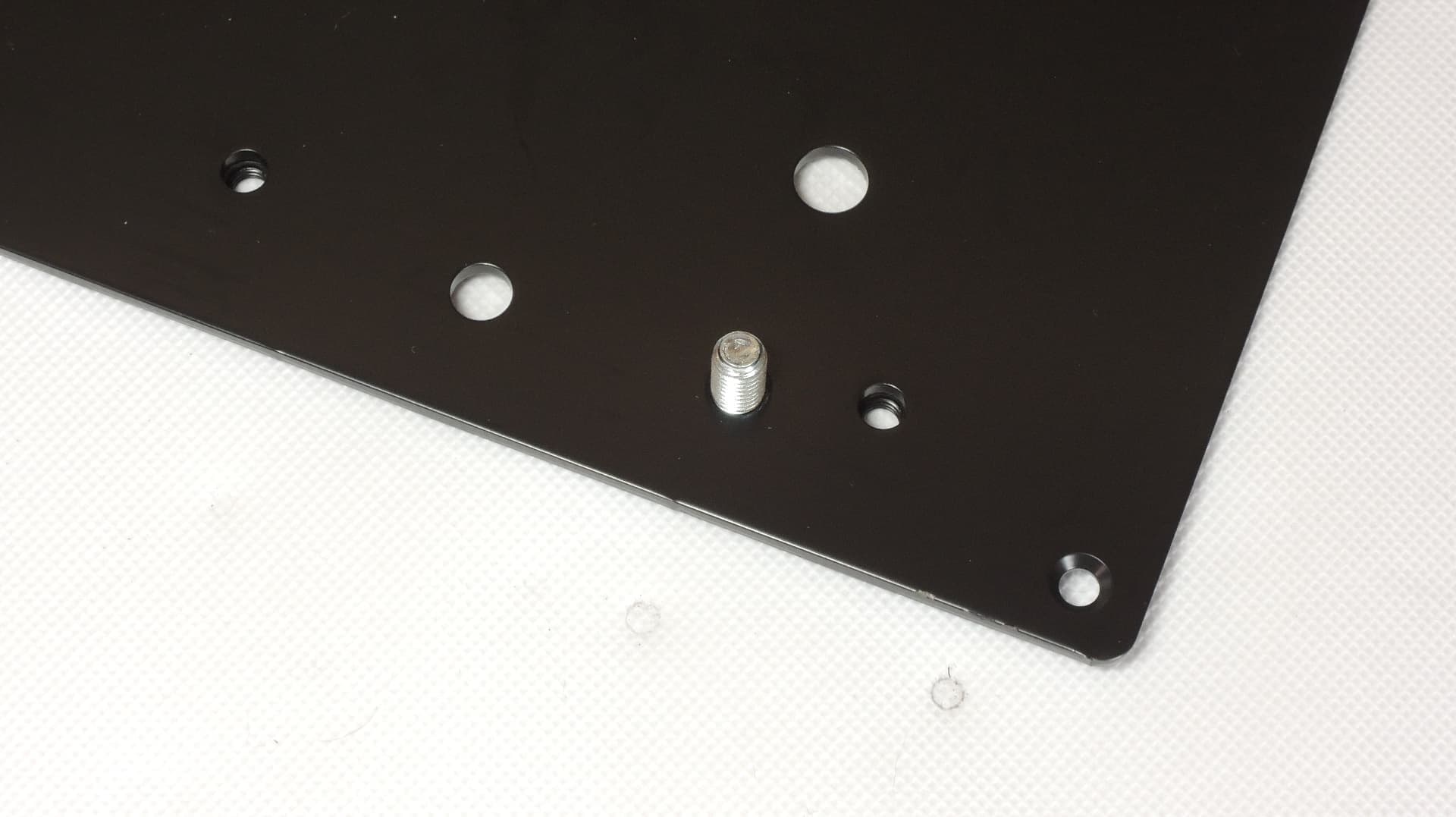

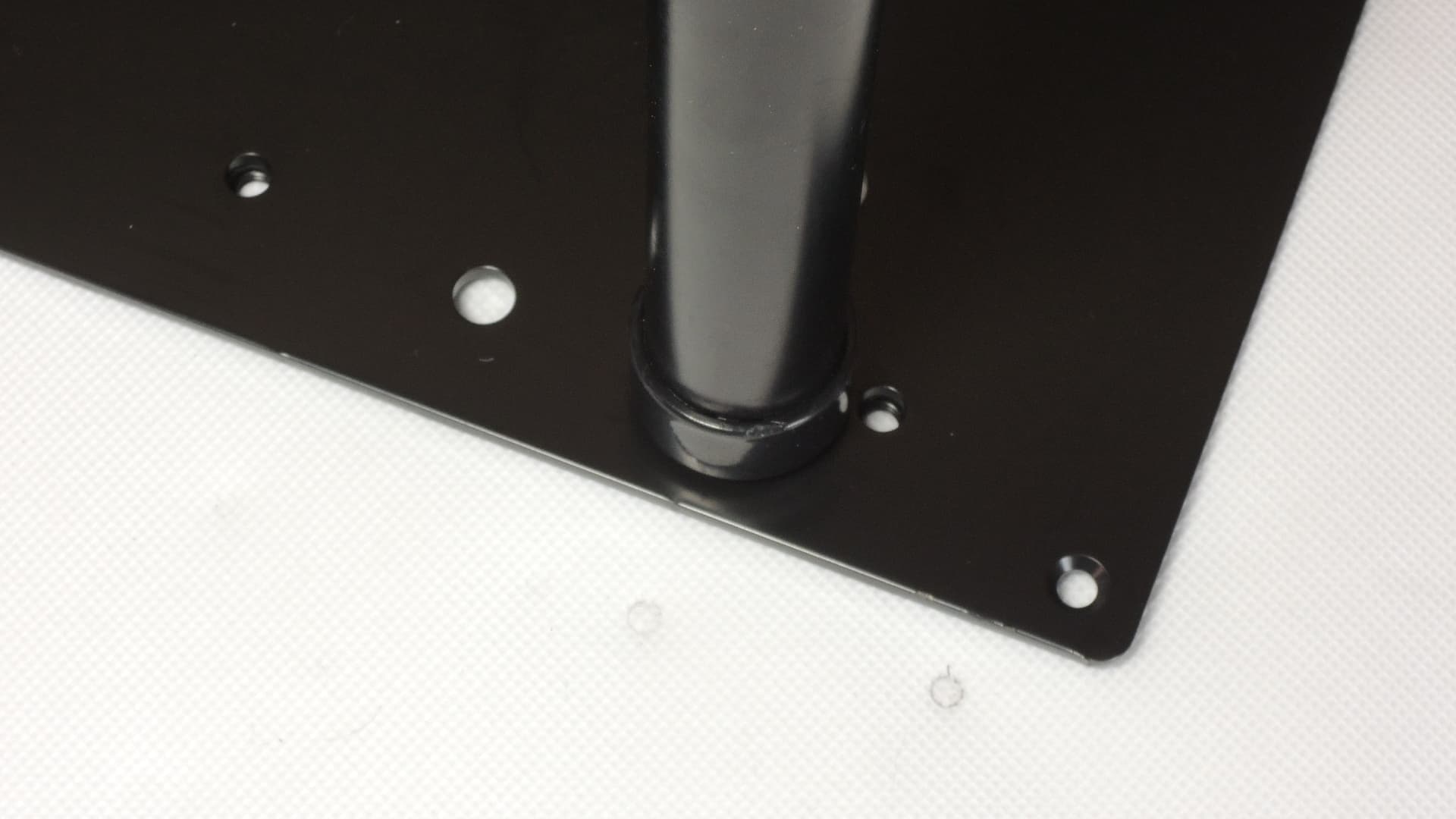

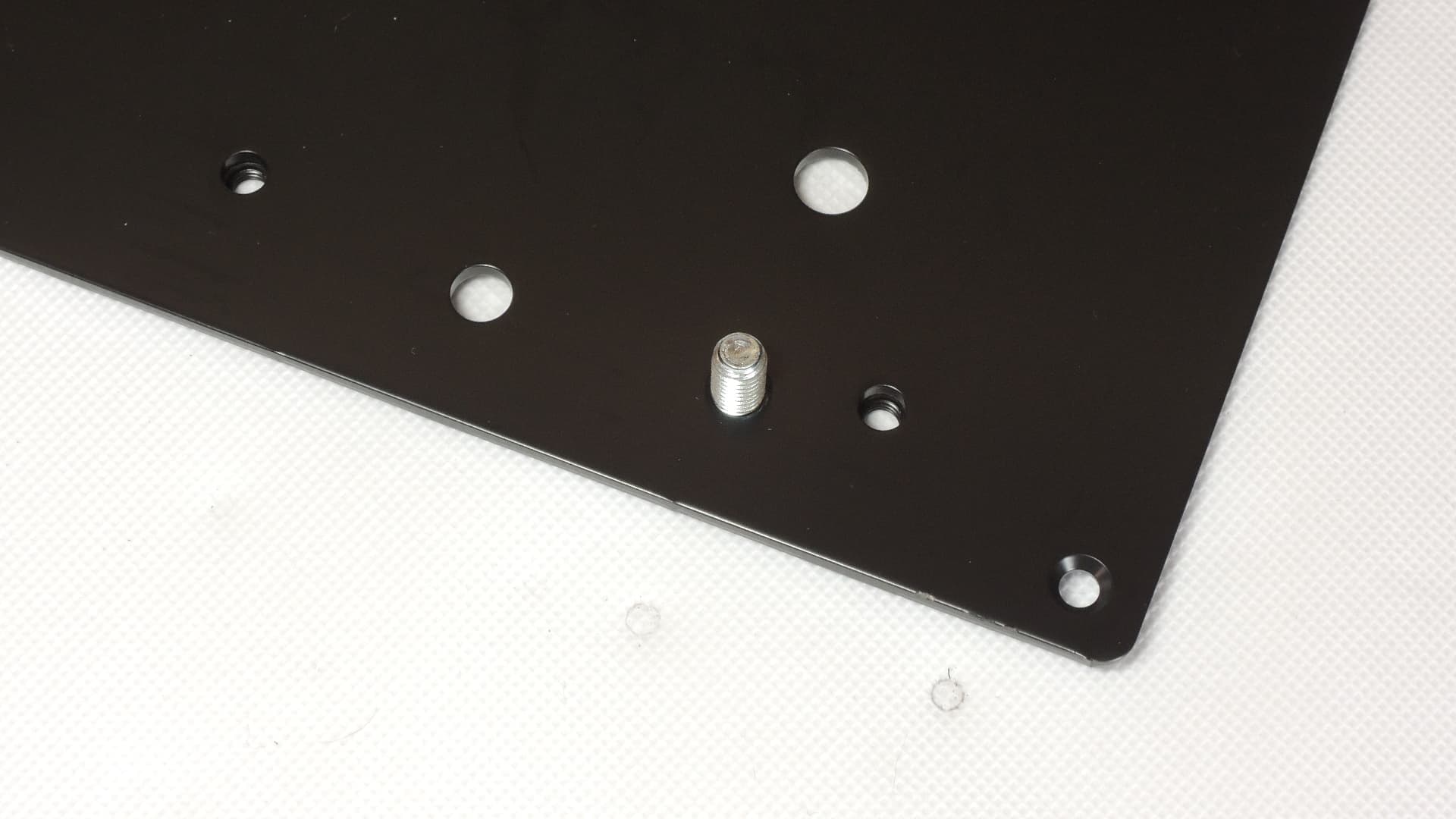

① φ9.0穴にM8ボルト（別売）を取り付けできます。
② M8ボルトを裏側から差し込みます。

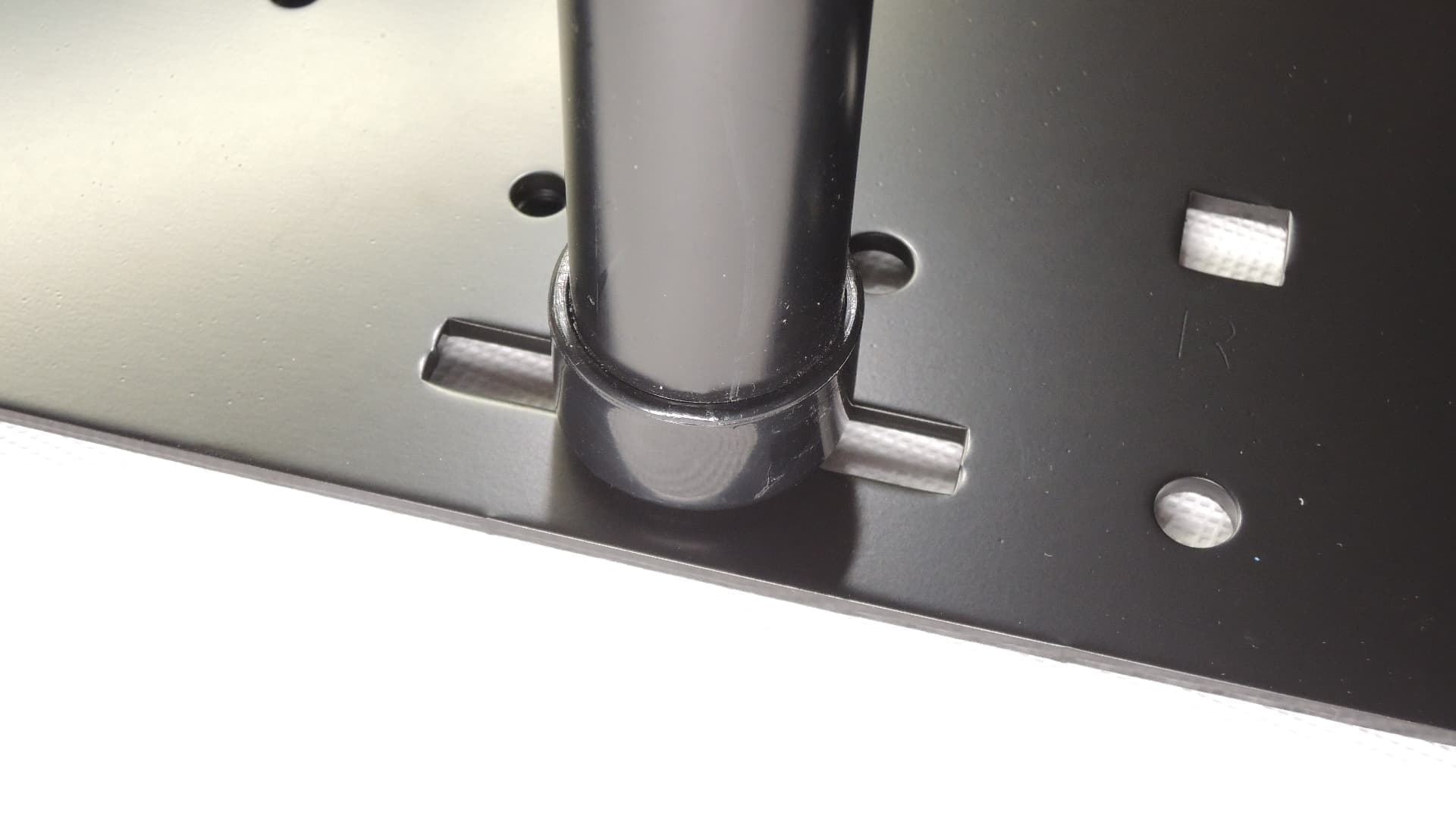

③ ヤザキ EF-1200（別売）などを使って、垂直にパイプを立ち上げることができます。

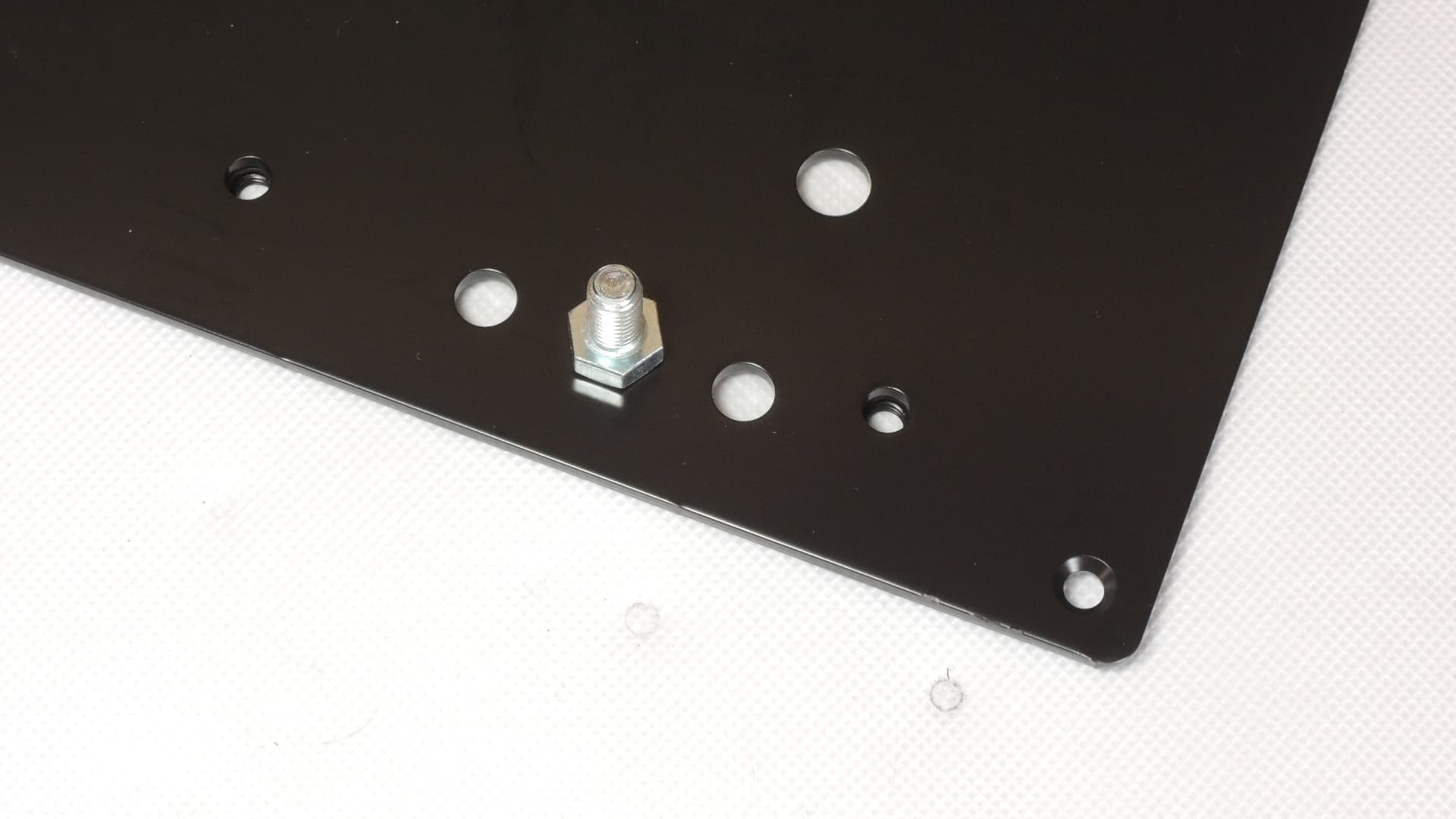

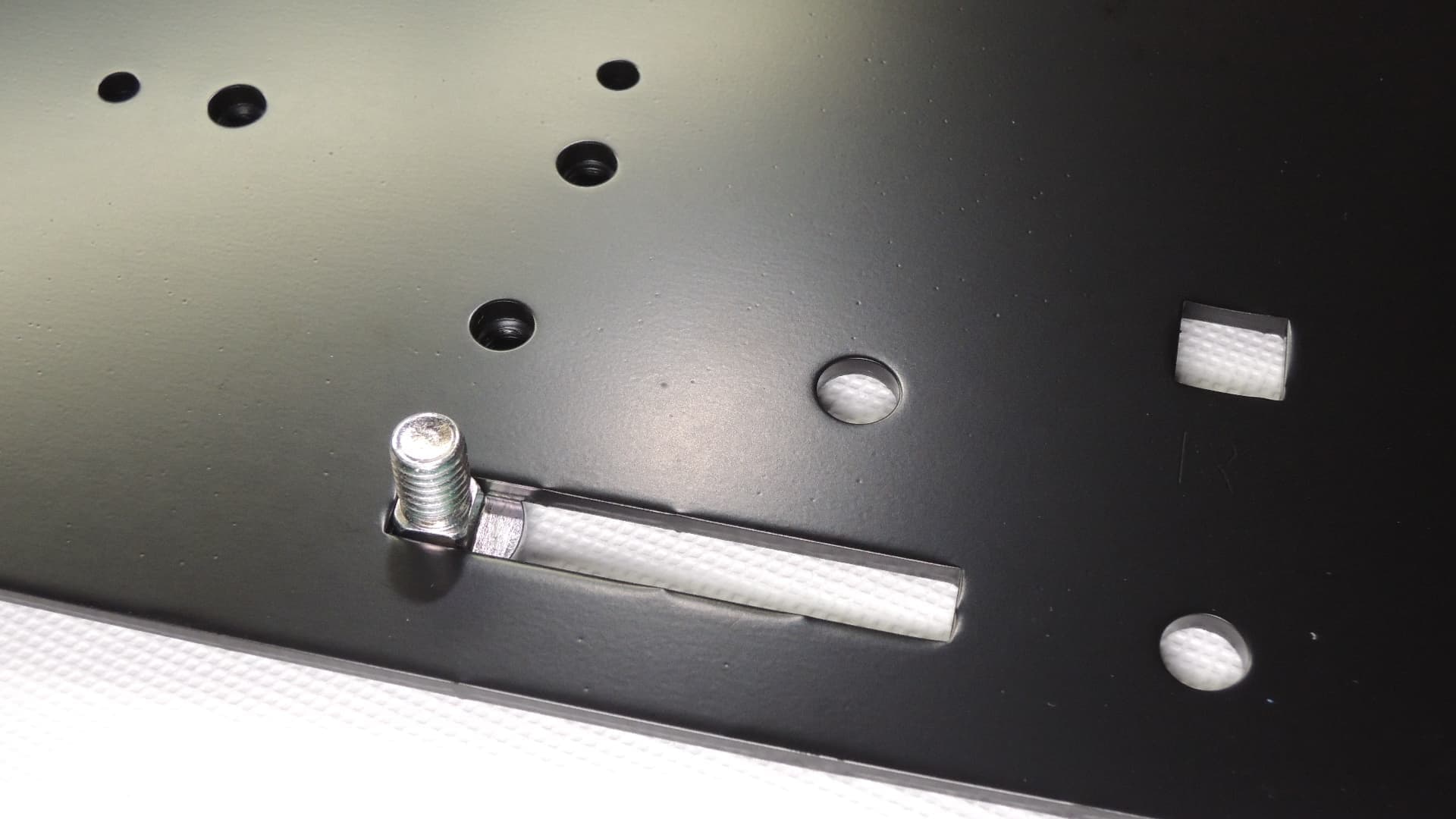

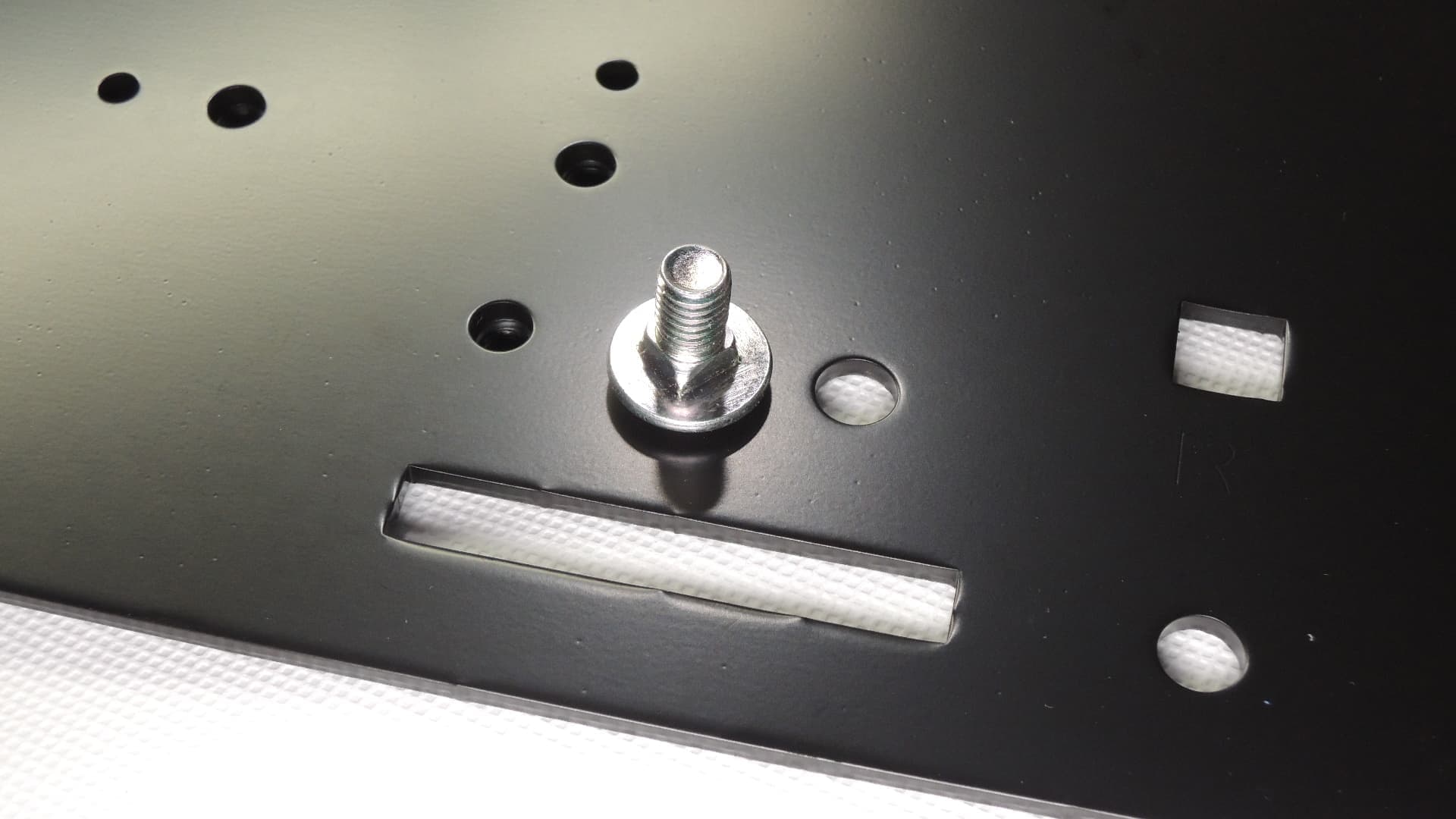

① 同梱角根ボルトをスリット裏側から取り付けます。
② スリット幅間でスライドしますので、お好みの位置で設定可能です。
③ ヤザキ EF-1200（別売）などを使って、垂直にパイプを立ち上げることができます。
取扱説明書
※クリックすると開きますYouTube

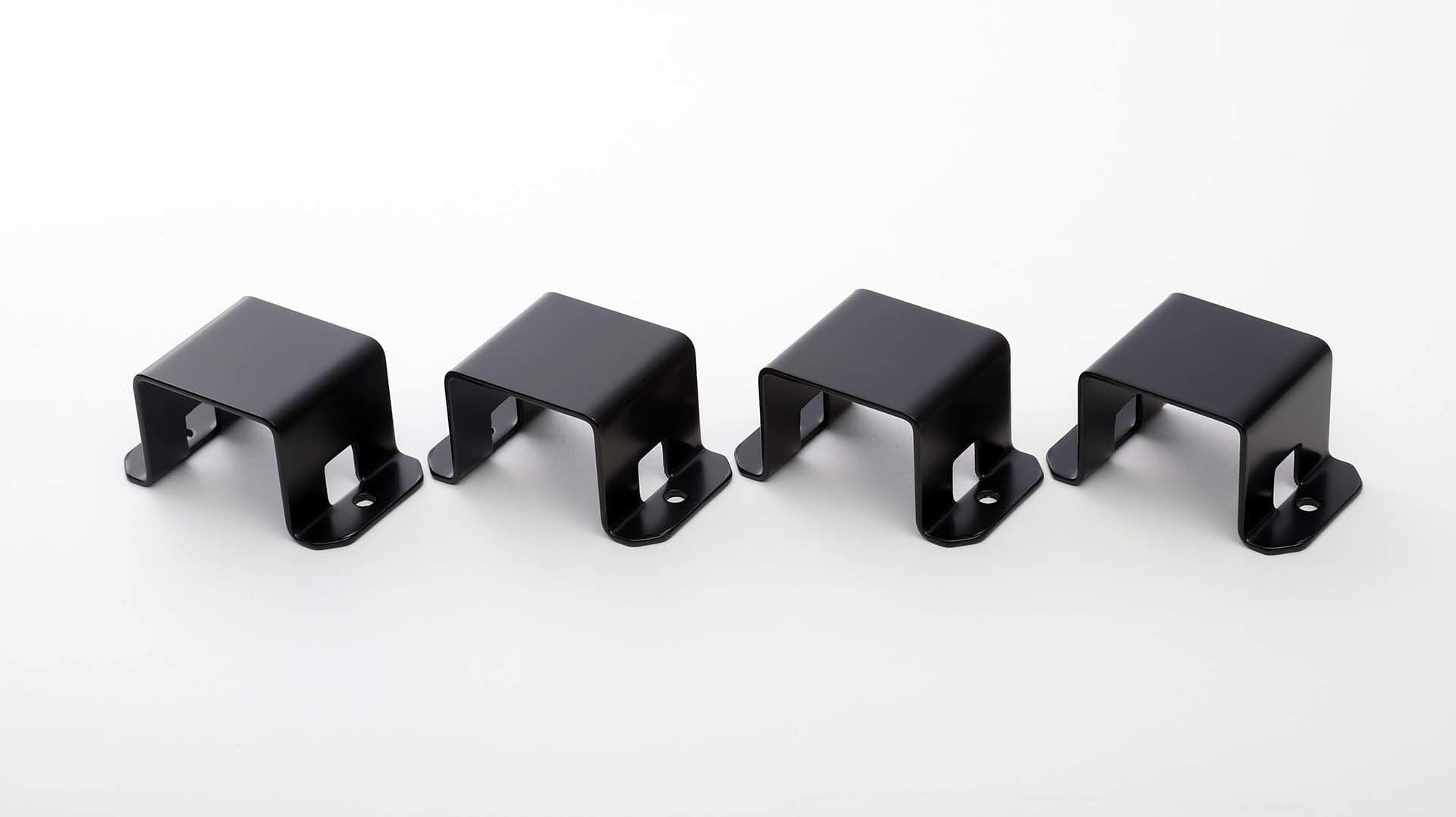

J-46用パイプ固定ステー
ハイエース200系フロアプレートL/S用

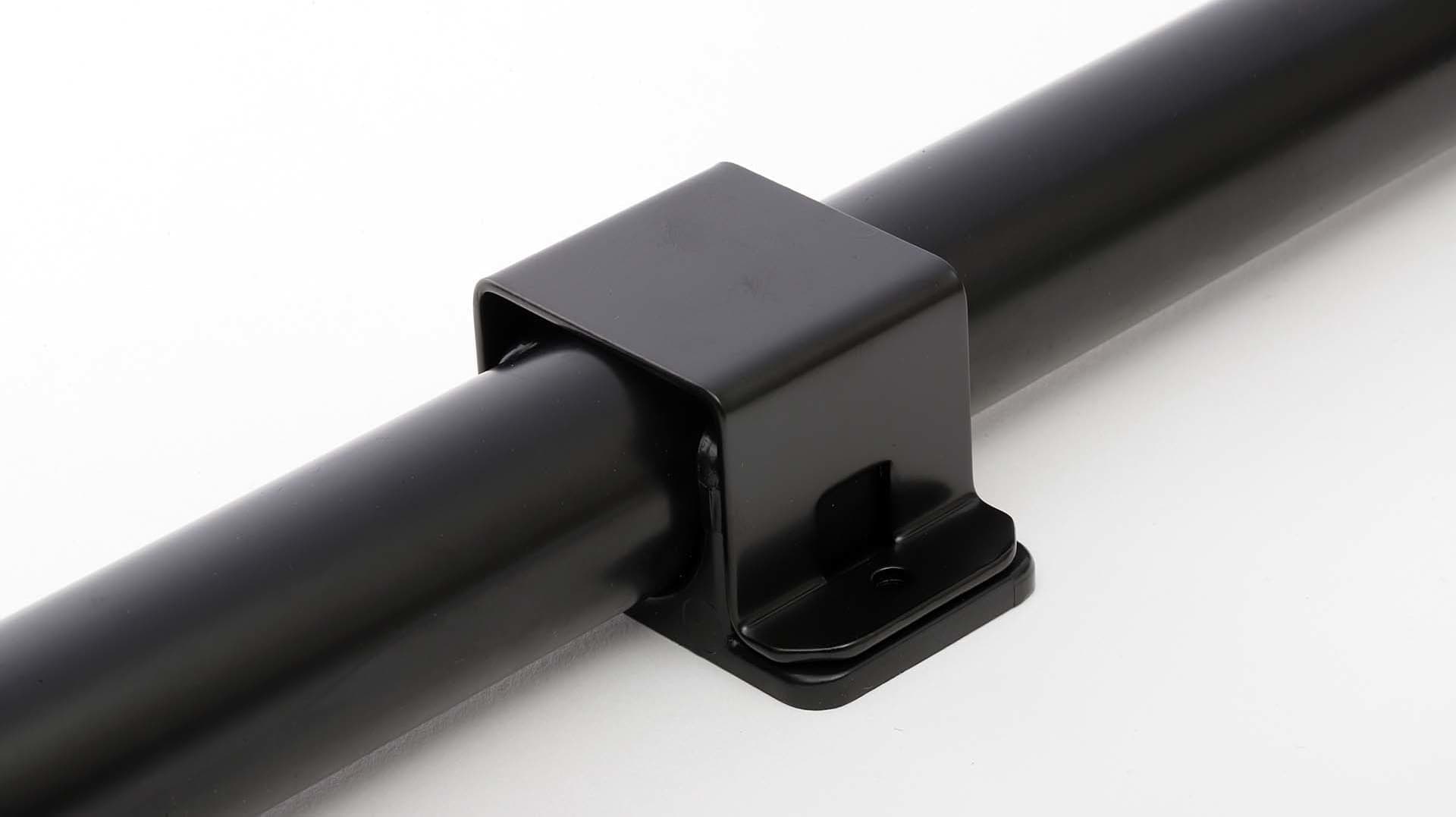

「ヤザキ イレクターパイプ」パーツの「J-46」を使用して固定したパイプが外れないようにする、押さえのためのステーです。浮き上がりを防止します。
■パイプ固定プレート 4個
SPCC 1.6t 黒カチオン塗装仕上げ
詳しくはこちら
●この製品はDIY作業において懸案となる、DIY製品と車両を接続（固定）するための製品となります。あくまでもDIYのお手伝いをするための部品となりますので、皆様のアイデアと想像で作り上げてください。
●取付確認はハイエース200系4型スーパーGL（3.0DT/4WD）で実施しており、他グレード、他年式での確認はできておりません。取付前に必ず実車にて、寸法・位置関係や、取付可否、加工の際に車両等へのダメージがないかをご確認ください。
●製品を介しての固定に対し、強度の保証は一切ございません。DIYの性質上、設計・施行されますお客様の責任においてご使用ください。
●製品単品品質以外、車両取付における製品以外の損害・損失、使用ににおける全ての損害・損失は弊社では一切保証いたしません。
●製品品質には万全を期しておりますが、製品不具合、および、車両への取り付け不可の場合、未使用未取り付け品で返却状況を確認させていただいたうえ、交換、返金をいたします。
●製品不具合以外の理由での返品は返送料及び、返金の振込手数料等はお客様負担となります。
